Детали продукта
Место происхождения: Китай
Фирменное наименование: ENNENG
Сертификация: CE
Номер модели: PMG
Условия оплаты & доставки
Количество мин заказа: 1
Цена: USD 1000-5000/set
Упаковывая детали: мореходная упаковка
Время доставки: 15-120 дней
Условия оплаты: L/C, T/T
Поставка способности: 20000 наборов/год
Имя: |
Генератор постоянного магнита для гидро турбины |
Настоящий тип: |
AC |
Ряд силы: |
5-2000кВт |
Ранг защиты: |
IP54 IP55 |
Обматывая материал: |
100% медное |
Применение: |
Ветротурбина, гидро турбина |
Установка: |
IMB3 IMB5 IMB35 |
Напряжение тока: |
230V |
Имя: |
Генератор постоянного магнита для гидро турбины |
Настоящий тип: |
AC |
Ряд силы: |
5-2000кВт |
Ранг защиты: |
IP54 IP55 |
Обматывая материал: |
100% медное |
Применение: |
Ветротурбина, гидро турбина |
Установка: |
IMB3 IMB5 IMB35 |
Напряжение тока: |
230V |

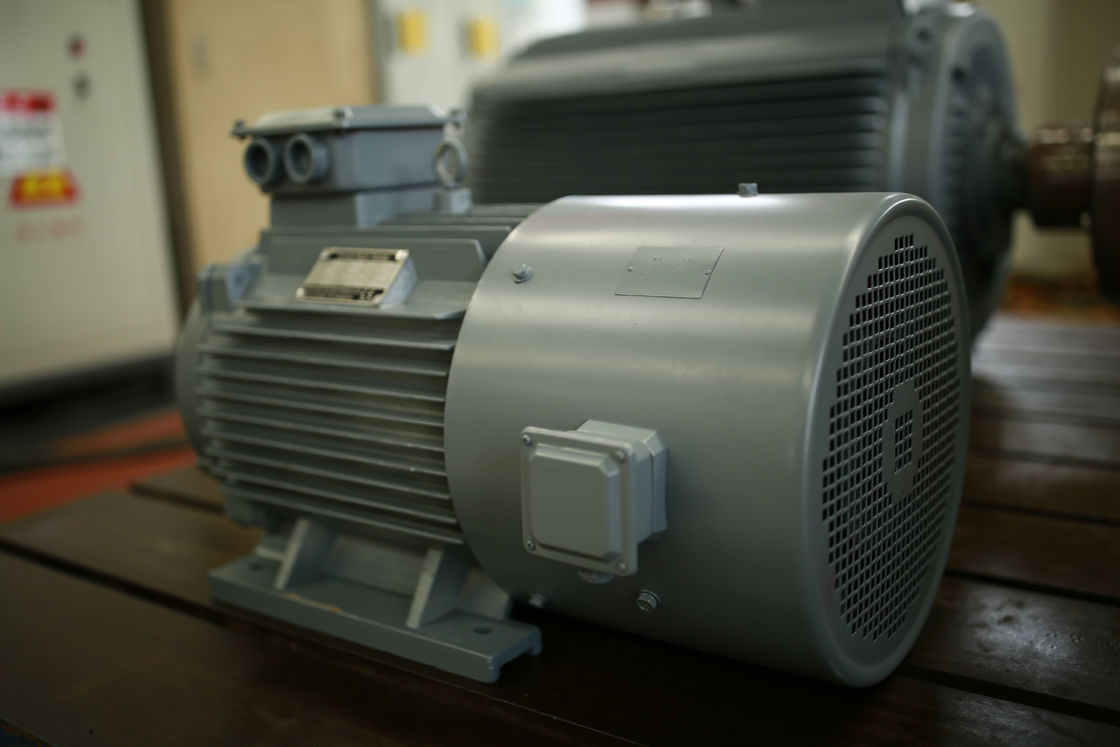

генератор постоянного магнита 15kw 250rpm 230V PMG для гидро турбины
Чертеж продукта
Технический параметр
| Нет. | Параметр | Блоки | Данные |
| 1 | Сила требуемой производительности | KW | 15 |
| 2 | Проектная скорость | RPM | 250 |
| 3 | Напряжение тока требуемой производительности | ВПТ | 230 |
| 4 | Расклассифицированное течение | 37,6 | |
| 5 | частота | Hz | 50 |
| 6 | Эффективность на проектной скорости | >93,7% | |
| 7 | Обматывая тип | Y | |
| 8 | Сопротивление изоляции | 20 MQ | |
| 9 | Изоляция | класс | H |
| 10 | Расклассифицированный вращающий момент | Nm | 650 |
| 11 | Вращающий момент начала | Nm | <13> |
| 12 | Повышение температуры | °C | 90 |
| 13 | Максимальная работая температура | °C | 130 |
| 14 | Диаметр генератора | mm | См. рисовать |
| 15 | Диаметр вала | mm | См. рисовать |
| 16 | Расквартировывать материал | Литое железо | |
| 17 | Материал вала | Сталь углерода | |
| 18 | Ng медведя i | SKF | |
| 19 | Вес | Kg | 230 |
| 20 | Продолжительность жизни дизайна | Год | 15 |
Детальные картины
Генератор постоянного магнита (PMG) электрический генератор который использует постоянные магниты для создания магнитного поля. Магнитное поле использовано для того чтобы навести напряжение тока в катушке провода который соединен с генератором. Это напряжение тока после этого использовано для того чтобы привести электрические приборы в действие или сохранить энергию в батареях.
Структура
Дизайн PMG относительно прост. Он состоит из ротора, статора, и постоянных магнитов. Ротор вращая вал который содержит постоянные магниты. Статор неподвижный компонент который окружает ротор и содержит катушки провода. Когда ротор закручивает, магнитное поле созданное постоянными магнитами разрежет поперек катушки провода в статоре, наводя напряжение тока.
Принцип деятельности
Генератор постоянного магнита использует принцип электромагнитной индукции в котором провод режет линию магнитного поля для того чтобы навести электрический потенциал и преобразовывает механическую энергию главного - двигатель в выход электрической энергии. Он состоит из 2 частей, статора, и ротора. Статор armature который производит электричество и ротор магнитный поляк. Статор составлен металлического стержня armature, равномерно discharged трехфазных замотки, основания машины, и крышки конца.
Ротор обычно спрятанный тип поляка, который составлены возбуждения обматывая, металлический стержень и вал, защитное кольцо, разбивочное кольцо, и так далее.
Замотка возбуждения ротора кормится с DC настоящим для генерации магнитного поля близко к синусоидальному распределению (вызвал магнитное поле ротора), и свой эффективный поток возбуждения пересекает с неподвижной замоткой armature. Когда ротор вращает, магнитное поле ротора вращает вместе с ним. Каждый раз революция сделана, магнитные силовые линии режут каждый обматывать участка статора в последовательности, и трехфазный потенциал AC наведен в трехфазной замотке статора.
Когда генератор после полудня бежит с симметричной нагрузкой, трехфазный ток статора синтезирует для генерации вращая магнитного поля с синхронной скоростью. Поля статора и ротора взаимодействуют для генерации тормозя вращающего момента. Механический входной сигнал вращающего момента от турбины преодолевает тормозя вращающий момент и работы.
Особенности
①Генератор имеет много поляков, которые улучшают частоту и эффективность, сохраняющ цену выпрямителей тока и инверторов.
②Использован анализ конечного элемента конструируя генератор, компактную текстуру. Низкий вращающий момент запуска, разрешает проблему небольшого запуска ветра, улучшая использование энергии ветра.
③Выйдите вне increaser шестерни, улучшите надежность и эффективность генератора, и понизьте количество обслуживания.
④Изоляция класса h, вкрапленность давления вакуума.
⑤Имейте много структур как вертикальная ось, горизонтальная ось, внутренний ротор, внешний ротор, и тип плиты.
⑥Сильные роторы, генератор смогли достигнуть быстрого хода.
⑦Небольшой размер, легковес, плотность высокой энергии, соответствующая для особенных ситуаций.
⑧Побегите эффективность повсеместно во весь ряд скорости, высокая эффективность.
⑨Используйте импортированную высокоскоростную, который масл-содержат надежность подшипников, безуходных, и высоких.
Одно из преимуществ PMGs что они не требуют, что внешний источник питания производит электричество. Это делает их идеальным для применений -решетки где достоверный источник электричества необходим. К тому же, PMGs относительно низко-обслуживание сравненное к другим типам генераторов, по мере того как они не требуют щеток или других компонентов которые носят вне с течением времени.
Другая большая вещь о генераторах постоянного магнита что вам не нужно потратить много времени и деньги на поддержании в исправном состоянии. Как раз установите его и ждать там ожидающ, что оно заработало деньги для вас!
