Детали продукта
Место происхождения: Китай
Фирменное наименование: ENNENG
Сертификация: CE
Номер модели: PMG
Условия оплаты & доставки
Количество мин заказа: 1
Цена: USD 1000-5000/set
Упаковывая детали: мореходная упаковка
Время доставки: 15-120 дней
Условия оплаты: L/C, T/T
Поставка способности: 20000 наборов/год
Имя: |
Альтернатор генератора постоянного магнита |
Настоящий тип: |
AC |
Ряд силы: |
5-2000кВт |
Ранг защиты: |
IP54 IP55 IP68 |
Носить бренд: |
SKF |
Охлаждая метод: |
Охлаженное естественное |
Класс изоляции: |
H |
Участок: |
участок 3 |
Напряжение тока: |
400v |
Материал: |
Редкая земля NdFeB |
Имя: |
Альтернатор генератора постоянного магнита |
Настоящий тип: |
AC |
Ряд силы: |
5-2000кВт |
Ранг защиты: |
IP54 IP55 IP68 |
Носить бренд: |
SKF |
Охлаждая метод: |
Охлаженное естественное |
Класс изоляции: |
H |
Участок: |
участок 3 |
Напряжение тока: |
400v |
Материал: |
Редкая земля NdFeB |

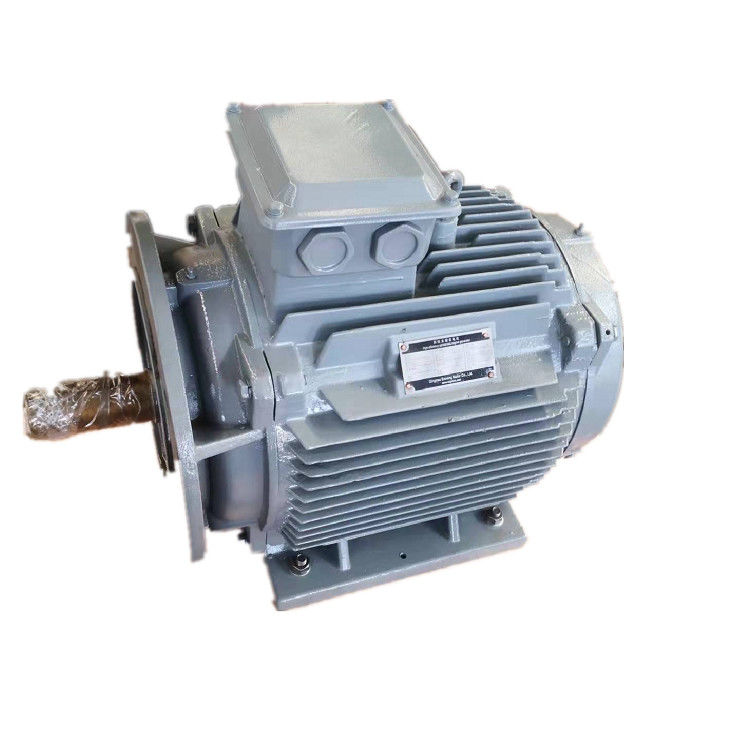

альтернатор генератора постоянного магнита 1000kw 200rpm 400V 50Hz
Чертеж продукта
Технический параметр
| Нет. | Параметр | Блоки | Данные |
| 1 | Сила требуемой производительности | KW | 1000 |
| 2 | Проектная скорость | RPM | 200 |
| 3 | Напряжение тока требуемой производительности | ВПТ | 400 |
| 4 | Расклассифицированное течение | 1500 | |
| 5 | Расклассифицированная частота | Hz | 50 |
| 6 | Поляки | 30 | |
| 7 | Эффективность на проектной скорости | % | >95.6 |
| 8 | Обматывая тип | Y | |
| 9 | Сопротивление изоляции | MΩ | 18 |
| 10 | Изоляция | класс | H |
| 11 | Расклассифицированный вращающий момент | Nm | 48000 |
| 12 | Вращающий момент начала | Nm | <550 |
| 13 | Повышение температуры | °C | 90 |
| 14 | Максимальная работая температура | °C | 130 |
| 15 | Диаметр генератора | mm | См. чертеж |
| 16 | Диаметр вала | mm | См. чертеж |
| 17 | Расквартировывать материал | Чугун | |
| 18 | Материал вала | Сталь | |
| 19 | Подшипник | SKF | |
| 20 | Вес | Kg | 5200 |
Детальные картины
Генератор постоянного магнита прибор который преобразовывает механическую энергию к электрической энергии. В этом приборе, замотки ротора были заменены на постоянные магниты. Генераторы постоянного магнита использованы главным образом в промышленных применениях как турбины и двигатели произвести коммерчески электрическую энергию, альтернатор постоянного магнита другой источник энергии и имеет множественные преимущества которые делают им больший прибор для разнообразие жилых, коммерчески, и промышленных применений.
Структура
Генератор постоянного магнита главным образом составлен ротора, крышки конца, и статора. Структура статора очень подобна этому из обычного альтернатора. Самая большая разница между структурой ротора и альтернатором что высококачественно согласно положению постоянного магнита на роторе, генератор постоянного магнита обычно разделена в поверхностную структуру ротора и встроенную структуру ротора.
Принцип деятельности
Генератор постоянного магнита использует принцип электромагнитной индукции в котором провод режет линию магнитного поля для того чтобы навести электрический потенциал и преобразовывает механическую энергию главного - двигатель в выход электрической энергии. Он состоит из 2 частей, статора, и ротора. Статор armature который производит электричество и ротор магнитный поляк. Статор составлен металлического стержня armature, равномерно discharged трехфазных замотки, основания машины, и крышки конца.
Ротор обычно спрятанный тип поляка, который составлены возбуждения обматывая, металлический стержень и вал, защитное кольцо, разбивочное кольцо, и так далее.
Замотка возбуждения ротора кормится с DC настоящим для генерации магнитного поля близко к синусоидальному распределению (вызвал магнитное поле ротора), и свой эффективный поток возбуждения пересекает с неподвижной замоткой armature. Когда ротор вращает, магнитное поле ротора вращает вместе с ним. Каждый раз революция сделана, магнитные силовые линии режут каждый обматывать участка статора в последовательности, и трехфазный потенциал AC наведен в трехфазной замотке статора.
Когда генератор после полудня бежит с симметричной нагрузкой, трехфазный ток статора синтезирует для генерации вращая магнитного поля с синхронной скоростью. Поля статора и ротора взаимодействуют для генерации тормозя вращающего момента. Механический входной сигнал вращающего момента от турбины преодолевает тормозя вращающий момент и работы.
Особенности
①Генератор имеет много поляков, которые улучшают частоту и эффективность, сохраняющ цену выпрямителей тока и инверторов.
②Использован анализ конечного элемента конструируя генератор, компактную текстуру. Низкий вращающий момент запуска, разрешает проблему небольшого запуска ветра, улучшая использование энергии ветра.
③Выйдите вне increaser шестерни, улучшите надежность и эффективность генератора, и понизьте количество обслуживания.
④Изоляция класса h, вкрапленность давления вакуума.
⑤Имейте много структур как вертикальная ось, горизонтальная ось, внутренний ротор, внешний ротор, и тип плиты.
⑥Сильные роторы, генератор смогли достигнуть быстрого хода.
⑦Небольшой размер, легковес, плотность высокой энергии, соответствующая для особенных ситуаций.
⑧Побегите эффективность повсеместно во весь ряд скорости, высокая эффективность.
⑨Используйте импортированную высокоскоростную, который масл-содержат надежность подшипников, безуходных, и высоких.
Следующие пункты должны быть обращены внимание конструируя ветротурбины:
(1) оперативная среда генератора жестка, и необходим, что имеет высокие безопасность и надежность и может генератор предотвратить дождь, снег, и пыль.
(2) когда генератор сразу управляется колесом ветра (обыкновенно используемая скорост-увеличивая коробка передач снята), необходима, что будет проектная скорость генератора низка.
(3) необходима, что будет скорость строения исходного давления генератора низка увеличить коэффициент полезности энергии ветра.
(4) начиная вращающий момент сопротивления генератора как можно небольшой, так, что генератор сможет начать хорошо на более низкой скорости ветра, и использование энергии ветра также улучшает.
Путем соответствовать силе и скорости генератора к этой из ветротурбины, электрическая система будет более эффективной. Никакие коробки передач не необходимы, и эффективность альтернатора превышает 90%.
2. Генераторы переменной скорости обеспечивают решение для гидро индустрии.
Увеличенная эффективность от технологии переменной скорости смогла сделать еще многие небольших гидро мест экономически возможный превратиться.
