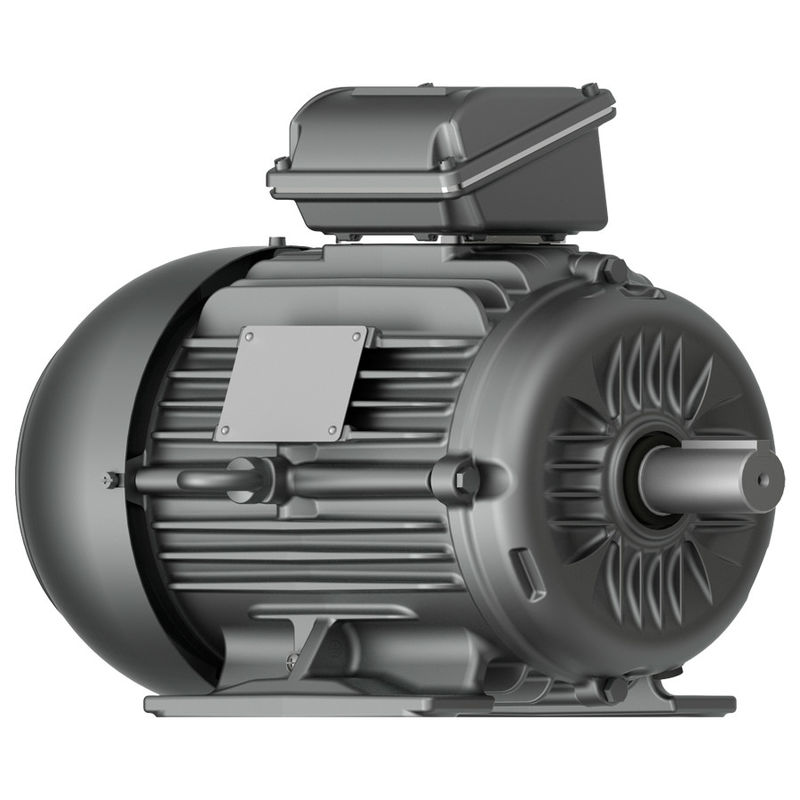

Электромотор с постоянным магнитом с высоким коэффициентом мощности для аэратора

В каких приложениях используются двигатели PMSM?

- Что?

Промышленность, использующая двигатели PMSM, включает металлургию, керамику, резиновую, нефтяную, текстильную и многие другие.Двигатели PMSM могут быть спроектированы для работы с синхронной скоростью от подачи постоянного напряжения и частоты, а также приложения VSD (Variable Speed Drive)Из-за высокой эффективности и плотности мощности и крутящего момента они, как правило, являются превосходным выбором в приложениях с высоким крутящим моментом, таких как смесители, мельницы, насосы, вентиляторы, вентиляторы, конвейеры,и промышленные приложения, где традиционно используются индукционные двигатели.

Постоянные магнитные синхронные двигатели с внутренними магнитами: Максимальная энергоэффективность

Постоянный магнит синхронный двигатель с внутренними магнитами (IPMSM) является идеальным двигателем для тяговых применений, где максимальный крутящий момент не возникает при максимальной скорости.Этот тип двигателя используется в приложениях, требующих высокой динамики и мощности перегрузкиИ это также идеальный выбор, если вы хотите работать вентиляторы или насосы в IE4 и IE5 диапазоне.при условии, что вы управляете им с правильным приводом переменной частоты.

Наши двигатели с переменной частотой используют интегрированную стратегию управления, основанную на MTPA (максимальный крутящий момент на ампер).Это позволяет работать ваши постоянные магниты синхронные двигатели с максимальной энергоэффективностьюПревышение нагрузки 200%, превосходный стартовый крутящий момент и расширенный диапазон регулирования скорости также позволяют полностью использовать номинальную мощность двигателя.Для быстрого возврата затрат и наиболее эффективных процессов контроля.

Моторы синхронные с постоянным магнитом и внешними магнитами для классических сервоприложений

Постоянные магнитные синхронные двигатели с внешними магнитами (SPMSM) являются идеальными двигателями, когда вам нужна высокая перегрузка и быстрое ускорение, например, в классических сервоприложениях.Удлиненная конструкция также приводит к низкой массовой инерции и может быть оптимально установленаТем не менее, одним из недостатков системы, состоящей из SPMSM и привода с переменной частотой, являются связанные с ней затраты, поскольку часто используются дорогостоящие технологии вставки и высококачественные кодеры.

Преимущества постоянных магнитных двигателей из редкоземельных элементов

Высокая эффективность: кривая эффективности асинхронного двигателя обычно падает быстрее, чем 60% от номинальной нагрузки, а эффективность очень низкая при легкой нагрузке.Кривая эффективности редкоземельного двигателя постоянного магнита высока и плоская, и находится в зоне высокой эффективности при 20% ~ 120% от номинальной нагрузки.

Высокий коэффициент мощности: измеренное значение коэффициента мощности синхронного двигателя с постоянным магнитом редких земель близко к предельному значению 1.0Кривая коэффициента мощности так же высока и плоская, как и кривая эффективности.Компенсация реактивной мощности низкого напряжения не требуется, а мощность системы распределения электроэнергии полностью использована.

По сравнению с асинхронным двигателем такой же мощности, у ротора нет возбуждающего тока, реактивная мощность уменьшается, а ток статора значительно уменьшается.,значение тока статора может быть уменьшено на 30-50%. В то же время, поскольку ток статора значительно уменьшен, повышение температуры двигателя уменьшается,и подшипник жира и подшипника жизни продлеваются.

Высокий наружный и втягивающий крутящий момент: синхронные двигатели с постоянными магнитами редких земель имеют более высокий наружный и втягивающий крутящий момент,что делает двигатель иметь более высокую грузоподъемность и может быть плавно вытащен в синхронизации.

Недостатки постоянных магнитных моторов редкоземельных элементов

Высокая стоимость: по сравнению с асинхронным двигателем той же спецификации, разрыв воздуха между статором и ротором меньше, а точность обработки каждого компонента высока;структура ротора более сложная и цена редкоземельных магнитных стальных материалов высокаПоэтому стоимость производства двигателя высока, что обычно для асинхронных двигателей примерно в 2 раза.

Большое воздействие при запуске на полную мощность: при запуске при полном давлении синхронная скорость может быть зафиксирована за очень короткое время.Начальный ток более чем в 10 раз превышает номинальный токВлияние на систему питания является большим, что требует большой мощности системы питания.

Сталь с редкоземельными магнитами легко обезмагнитизируется: когда материал с постоянным магнитом подвергается вибрации, высокой температуре и потоку перегрузки, его магнитная проницаемость может уменьшиться,или явление демогнетизации происходит, что снижает производительность двигателя постоянного магнита.

ПМСМ на поверхности

В этой конструкции магнит устанавливается на поверхность ротора. Он подходит для высокоскоростных приложений, поскольку он не прочный.Он обеспечивает равномерный воздушный разрыв, потому что проницаемость постоянного магнита и воздушный разрыв одинаковНет нежелания крутящего момента, высокая динамическая производительность и подходит для высокоскоростных устройств, таких как робототехника и приводы инструментов.

Похороненный или внутренний ПМСМ

В этом типе конструкции постоянный магнит встроен в ротор, как показано на рисунке ниже.Нежелание крутящего момента обусловлено выступающей стороны двигателя.
