Детали продукта
Место происхождения: Китай
Фирменное наименование: ENNENG
Сертификация: CE,UL
Номер модели: PMM
Условия оплаты & доставки
Количество мин заказа: 1 набор
Цена: USD 500-5000/set
Упаковывая детали: мореходная упаковка
Время доставки: 15-120 дней
Условия оплаты: L/C, T/T
Поставка способности: 20000 наборов/год
Имя: |
Магнитный электрический двигатель |
Настоящий: |
AC |
Материал: |
Редкая земля NdFeB |
Ряд силы: |
5.5-3000kw |
Поляки: |
2,4,6,8,10 |
Напряжение тока: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Взрывозащищенный: |
Да |
Цвет: |
Синь |
Тип: |
IPMSM |
Снабжение жилищем: |
Литое железо |
Имя: |
Магнитный электрический двигатель |
Настоящий: |
AC |
Материал: |
Редкая земля NdFeB |
Ряд силы: |
5.5-3000kw |
Поляки: |
2,4,6,8,10 |
Напряжение тока: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Взрывозащищенный: |
Да |
Цвет: |
Синь |
Тип: |
IPMSM |
Снабжение жилищем: |
Литое железо |

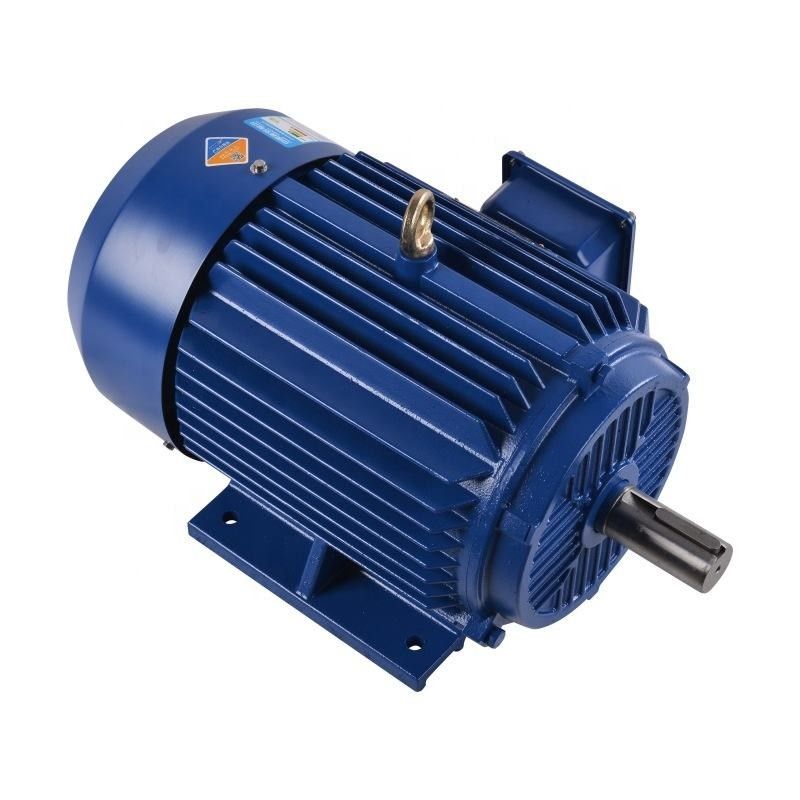

Мотор постоянного магнита энергосберегающей небольшой высокой эффективности размера внутренний
Что мотор постоянного магнита одновременный?
Мотор постоянного магнита одновременный (PMSM) тип электрического двигателя который работает используя постоянные магниты врезанные в своем роторе. Он также иногда назван безщеточный мотор AC или одновременный мотор постоянного магнита.
В PMSM, статор (неподвижная деталь мотора) содержит серию катушек которые подпитаны в последовательности для создания вращая магнитного поля. Ротор (вращающая часть мотора) содержит серию постоянных магнитов которые аранжированы, что производят магнитное поле которое взаимодействует с магнитным полем произведенным статором.
По мере того как 2 магнитного поля взаимодействуют, ротор вращает, производящ механическую энергию которую можно использовать для того чтобы привести машинное оборудование или другие приборы в действие. Потому что постоянные магниты в роторе обеспечивают сильное, постоянн магнитное поле, PMSMs сильно эффективно и требует, что меньше энергии работает чем другие типы электрических двигателей.
PMSMs использовано в большом разнообразии применений, включая электротранспорты, промышленное машинное оборудование, и бытовые приборы. Они известный за их высокая эффективность, низкие требования к техническому обслуживанию, и точный контроль, который делает ими популярный выбор для много разных видов систем.
Работа мотора постоянного магнита одновременного
Деятельность мотора постоянного магнита одновременного очень проста, быстра, и эффективна сравниванный к обычным моторам. Деятельность PMSM зависит от вращая магнитного поля статора и постоянн магнитного поля ротора. Постоянные магниты использованы как ротор для создания постоянн магнитного потока и для того чтобы работать и запирать на синхронной скорости. Эти типы моторов подобны безщеточным моторам DC.
Формируют группы phasor путем присоединяться к замоткам статора друг с другом. Присоединяются к совместно для того чтобы сформировать этим группам phasor различные соединения как звезда, перепад, и двойные и одиночные фазы. Уменьшить гармоничные напряжения тока, замотки должны быть обветренный скоро друг с другом.
Когда трехфазная поставка AC дается статору, она создает вращая магнитное поле и постоянн магнитное поле наведенные должные к постоянному магниту ротора. Этот ротор работает в синхронизме с синхронной скоростью. Вся деятельность PMSM зависит от воздушного зазора между статором и ротором без нагрузки.
Если воздушный зазор большой, то будут уменьшены потери windage мотора. Полюсы возбуждения созданные постоянным магнитом заметный. Моторы постоянного магнита одновременные само-не начинают моторы. Так, необходимо контролировать переменную частоту статора электронно.
Анализ принципа технических преимуществ мотора постоянного магнита
Принцип мотора постоянного магнита одновременного следующим образом: В замотке статора мотора в трехфазное течение, после пропуск-в течении, он сформирует вращая магнитное поле для замотки статора мотора. Потому что ротор установлен с постоянным магнитом, поляк постоянного магнита магнитный зафиксирован, согласно принципу магнитных поляков такого же участка привлекая различное отталкивание, вращая магнитное поле произведенное в статоре будет управлять ротором для того чтобы вращать, скорость вращения ротора равен к скорости вращая поляка произвел в статоре.
форма волны Назад-emf:
Назад emf короток для задней электродвигательной силы но также как противо-электромоторная сила. Задняя электродвигательная сила напряжение тока которое происходит в электрических двигателях когда относительное движение между замотками статора и магнитным полем ротора. Геометрические свойства ротора определят форму формы волны назад-emf. Эти формы волны могут быть синусоидальны, трапецоидальны, триангулярны, или что-то между.
И индукция и машины премьер-министра производят формы волны назад-emf. В машине индукции, форма волны назад-emf распадется по мере того как остаточное поле ротора медленно распадается из-за недостатка поля статора. Однако, с машиной премьер-министра, ротор производит свое собственное магнитное поле. Поэтому, напряжение тока можно навести в замотках статора когда ротор в движении. напряжение тока Назад-emf поднимет линейно со скоростью и критический фактор в определять максимальную скорость обработки.
Моторы AC постоянного магнита (PMAC) имеют широкий диапазон применений включая:
Промышленное машинное оборудование: Моторы PMAC использованы в разнообразие применениях промышленного машинного оборудования, как насосы, компрессоры, вентиляторы, и механические инструменты. Они предлагают высокую эффективность, плотность наивысшей мощности, и точный контроль, делая их идеальным для этих применений.
Робототехника: Моторы PMAC использованы в применениях робототехники и автоматизации, где они предлагают высокую плотность вращающего момента, точный контроль, и высокую эффективность. Они часто использованы в робототехническом оружии, grippers, и других системах контроля за движением.
Системы HVAC: Моторы PMAC использованы в топлении, вентиляции, и системах кондиционирования воздуха (HVAC), где они предлагают высокую эффективность, точный контроль, и малошумные уровни. Они часто использованы в вентиляторах и насосах в этих системах.
Системы возобновляющей энергии: Моторы PMAC использованы в системах возобновляющей энергии, как ветротурбины и солнечные отслежыватели, где они предлагают высокую эффективность, плотность наивысшей мощности, и точный контроль. Они часто использованы в генераторах и системах слежения в этих системах.
Медицинское оборудование: Моторы PMAC использованы в медицинском оборудовании, как машины MRI, где они предлагают высокую плотность вращающего момента, точный контроль, и малошумные уровни. Они часто использованы в моторах которые управляют двигающими частями в этих машинах.
Зависящ от того, насколько магниты прикреплены в ротор и дизайн ротора, моторы постоянного магнита одновременные можно расклассифицировать в 2 типа:
Поверхностный мотор постоянного магнита одновременный (SPMSM)
Внутренний мотор постоянного магнита одновременный (IPMSM).
SPMSM устанавливает все магниты частей магнита на поверхности, и мест IPMSM внутри ротора.
Преимущества
Небольшой и облегченный
В особенном электромагнитном и структурном дизайне, коэффициент том-к-веса уменьшен 20%, длина всей машины уменьшена 10%, и полный тариф слотов статора увеличен до 90%.
Сильно интегрированный
Мотор и инвертор сильно интегрированы, избегая связи между внешней цепи мотор и инвертор, и улучшая надежность продуктов системы.
Энергия эффективная
Высокопроизводительный материал постоянного магнита редк-земли, особенный слот статора, и структура ротора делают этот мотор эффективный до стандарта IE4.
Нестандартная конструкция
Подгонянный дизайн и изготовление, предназначенные к особенным машинам, уменьшают резервные функции и допустимые пределы дизайна и уменьшить цены.
Низкие вибрация и шум
Мотор сразу управляется, шум и вибрация оборудования небольшие, и уменьшен удар по окружающей среде строительства.
Безуходный
Отсутствие высокоскоростных частей шестерни, отсутствие потребности к смазке сменной зубчатой передачи регулярно, и поистине не требующего ухода оборудования.
Очистите ослаблять/делать интенсивней моторов премьер-министра
Поток в моторе постоянного магнита произведен магнитами. Поле потока следовать некоторым путем, который можно поддержать или сопротивляться. Поддерживать или делать поле интенсивней потока позволят мотору временно увеличить продукцию вращающего момента. Сопротивляться полю потока отрицает существующее поле магнита мотора. Уменьшенное поле магнита будет ограничивать продукцию вращающего момента, но уменьшает напряжение тока назад-emf. Уменьшенное напряжение тока назад-emf освобождает вверх напряжение тока для нажатия мотора работать на более высоких скоростях ведомого вала. Оба типа деятельности требуют дополнительного течения мотора. Направление мотора настоящего через d-ось, при условии регулятором мотора, определяет желательный результат.
Какие применения используют моторы PMSM?
Индустрии которые используют моторы PMSM включают металлургическое, керамическое, резиновое, нефть, ткани, и много других. Моторы PMSM можно конструировать для того чтобы работать на синхронной скорости от поставки постоянн применений привода напряжения тока и частоты так же, как переменной скорости (VSD). Широко использованный в электротранспортах (EVs) должных к плотностям высокой эффективности и силы и вращающего момента, они вообще главный выбор в высоких применениях вращающего момента как смесители, точильщики, насосы, вентиляторы, воздуходувки, транспортеры, и промышленные применения где традиционно моторы индукции найдены.
Моторы постоянного магнита одновременные с внутренними магнитами: Максимальный выход по энергии
Мотор постоянного магнита одновременный с внутренними магнитами (IPMSM) идеальный мотор для применений тракции где максимальный вращающий момент не происходит при максимальном скорость. Этот тип мотора использован в применениях которые требуют высокой емкости динамики и перегрузки. И также идеальный выбор если вы хотите приводиться в действие вентиляторы или насосы в ряде IE4 и IE5. Высокие цены приобретения обычно компенсировать через энергию - сбережения над продолжительностью времени, при условии, что вы приводитесь в действие его с правым переменным приводом частоты.
Наши мотор-установленные переменные приводы частоты используют интегрированную стратегию контроля основанную на MTPA (максимальном вращающем моменте в ампер). Это позволяет вам привестись в действие ваши моторы постоянного магнита одновременные с максимальным выходом по энергии. Перегрузка 200%, превосходный начиная вращающий момент, и выдвинутый ряд управления скоростью также позволяют вам полно эксплуатировать оценку мотора. Для быстрого спасения цен и самых эффективных процессов управления.
Моторы постоянного магнита одновременные с внешними магнитами для классических применений сервопривода
Моторы постоянного магнита одновременные с внешними магнитами (SPMSM) идеальные моторы когда вам нужно высокие перегрузки и быстрое ускорение, например в классических применениях сервопривода. Вытянутый дизайн также приводит в инерции малой массы и может оптимально быть установлен. Однако, один недостаток системы состоя из SPMSM и переменного привода частоты цены связанные с ним, как дорогая технология штепсельной вилки и высококачественные кодировщики часто использованы.
Почему вы должны выбрать IPM мотор вместо SPM?
1. Высокий вращающий момент достиган путем использование вращающего момента нежелания в дополнение к магнитному вращающему моменту.
2. Моторы IPM уничтожают до 30% меньше силы сравненной к обычным электрическим двигателям.
3. Механическая безопасность улучшена как, не похож на в SPM, магнит не разделит должное к маховой силе.
4. Оно может ответить высокоскоростному вращению мотора путем контролировать 2 типа вращающего момента используя векторное управление.
