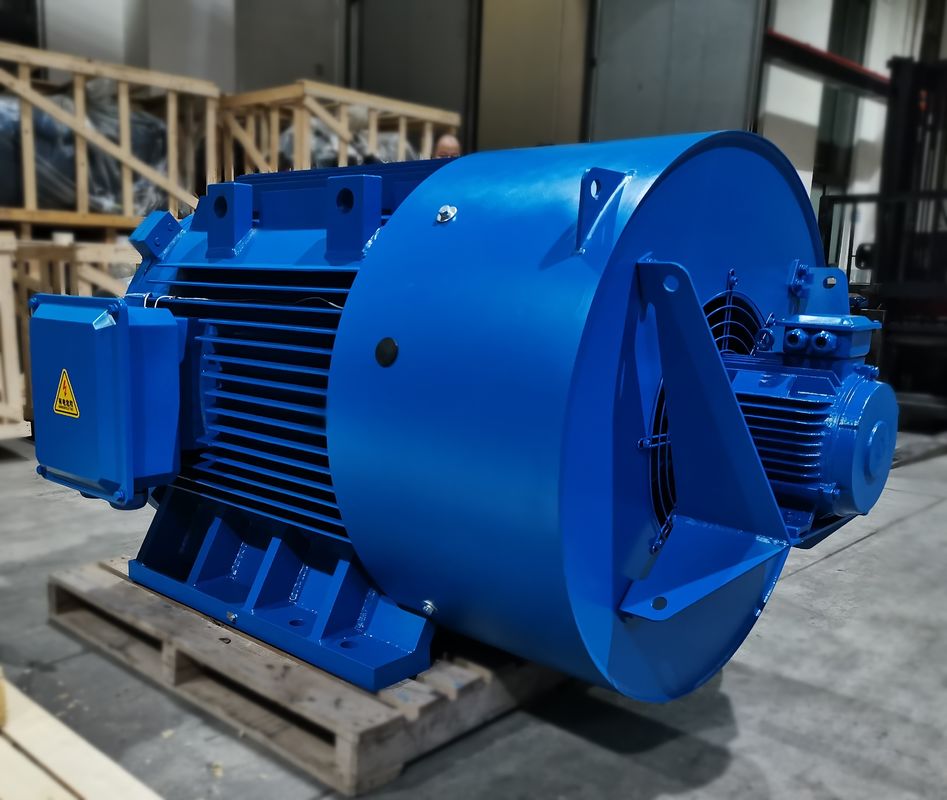

Воздух охладил мотор 0-3000rpm PMAC для промышленной автоматизации

Разницы между мотором постоянного магнита и асинхронным двигателем

01. Структура ротора

Асинхронный двигатель: Ротор состоит из металлического стержня и роторов замотки, главным образом белк-клетки и провод-раны. Ротор белк-клетки брошен с алюминиевыми барами. Магнитное поле алюминиевого бара режа статор управляет ротором.

Мотор PMSM: Постоянные магниты врезаны в поляках ротора магнитных, и управлены для того чтобы вращать вращая магнитным полем произведенным в статоре согласно принципу магнитных поляков такого же участка привлекая различные отталкивания.

02. Эффективность

Асинхронные двигатели: Нужно поглотить настоящее от возбуждения решетки, приводящ в некоторое количество потерях энергии, течении мотора реактивного, и фактора низкой мощности.

Мотор PMSM: Магнитное поле обеспечено постоянными магнитами, ротору не нужно возбудить течение, и эффективность мотора улучшена.

03. Том и вес

Польза высокопроизводительных материалов постоянного магнита делает магнитное поле воздушного зазора моторов постоянного магнита одновременных большой чем это из асинхронных двигателей. Размер и вес уменьшены сравненный к асинхронным двигателям. Будет один или два размер кадра более низкий чем асинхронные двигатели.

04. Мотор начиная течение

Асинхронный двигатель: Он сразу начат электричеством частоты силы, и начиная течение большое, которое может достигнуть 5 к 7 раз расклассифицированному течению, которое имеет больший удар по энергосистеме в одно мгновение. Большое начиная течение причиняет падение напряжения тока сопротивления утечки замотки статора увеличить, и начиная вращающего момента небольшое настолько сверхмощное начало нельзя достигнуть. Даже если инвертор использован, он может только начать внутри ряд течения требуемой производительности.

Мотор PMSM: Он управляется преданным регулятором, который нуждается требованиях к требуемой производительности редуктора. Фактическое начиная течение небольшое, течение постепенно увеличено согласно нагрузке, и начиная вращающий момент большой.

05. Фактор силы

Асинхронные двигатели имеют фактор низкой мощности, они должны поглотить большое количество реактивного течения от энергосистемы, большое начиная течение асинхронных двигателей причинит недолгосрочный удар по энергосистеме, и долгосрочная польза причинит некоторое повреждение к оборудованию и трансформаторам энергосистемы. Необходимо добавить блоки компенсации силы и выполнить компенсацию реактивной мощности для обеспечения качества энергосистемы и для увеличения цены пользы оборудования.

Никакой наведенный поток в роторе мотора постоянного магнита одновременного, и фактор силы мотора высок, который улучшает качественный фактор энергосистемы и исключает потребность установить компенсатор.

06. Обслуживание

Структура асинхронного двигателя + редуктора произведет вибрацию, жару, высокую интенсивность отказов, большое потребление смазки, и высокие ручные расходы на техническое обслуживание; она причинит некоторые потери времени простоя.

Трехфазный мотор постоянного магнита одновременный управляет оборудованием сразу. Потому что редуктор исключен, скорость ведомого вала мотора низка, механический шум низок, механическая вибрация небольшая, и интенсивность отказов низка. Все управляющее устройство почти не требующе ухода.

Моторы AC постоянного магнита (PMAC) имеют широкий диапазон применений включая:

Промышленное машинное оборудование: Моторы PMAC использованы в разнообразие применениях промышленного машинного оборудования, как насосы, компрессоры, вентиляторы, и механические инструменты. Они предлагают высокую эффективность, плотность наивысшей мощности, и точный контроль, делая их идеальным для этих применений.

Робототехника: Моторы PMAC использованы в применениях робототехники и автоматизации, где они предлагают высокую плотность вращающего момента, точный контроль, и высокую эффективность. Они часто использованы в робототехническом оружии, grippers, и других системах контроля за движением.

Системы HVAC: Моторы PMAC использованы в топлении, вентиляции, и системах кондиционирования воздуха (HVAC), где они предлагают высокую эффективность, точный контроль, и малошумные уровни. Они часто использованы в вентиляторах и насосах в этих системах.

Системы возобновляющей энергии: Моторы PMAC использованы в системах возобновляющей энергии, как ветротурбины и солнечные отслежыватели, где они предлагают высокую эффективность, плотность наивысшей мощности, и точный контроль. Они часто использованы в генераторах и системах слежения в этих системах.

Медицинское оборудование: Моторы PMAC использованы в медицинском оборудовании, как машины MRI, где они предлагают высокую плотность вращающего момента, точный контроль, и малошумные уровни. Они часто использованы в моторах которые управляют двигающими частями в этих машинах.

IPM ПРОТИВ SPM

Мотор постоянного магнита (также вызвал премьер-министра) можно отделить в 2 основных категории: Внутренний постоянный магнит магнита (IPM) и поверхностных постоянный (SPM). Оба типа производят магнитный поток постоянными магнитами прикрепленными к или внутренностью ротора.

SPM

ПОВЕРХНОСТНЫЙ ПОСТОЯННЫЙ МАГНИТ

Тип мотора в котором постоянные магниты прикреплены в окружность ротора.

Моторы SPM имеют магниты прикрепленные к экстерьеру поверхности ротора, их механическая прочность настолько более слабы чем IPM одни. Ослаблятьая механическая прочность ограничивает скорость мотора максимальную безопасную механическую. К тому же, эти моторы показывают очень ограниченное магнитное saliency (≈ Lq Ld). Значения индуктивности измерили на терминалах ротора последовательны независимо от положения ротора. Из-за близко коэффициента saliency единства, дизайны мотора SPM полагаются значительно, если не совершенно, на магнитном компоненте вращающего момента для произведения вращающего момента.

IPM

ВНУТРЕННИЙ ПОСТОЯННЫЙ МАГНИТ

Тип мотора который имеет ротор врезанный с постоянными магнитами вызван IPM.

Моторы IPM имеют постоянный магнит врезанный в ротор самого. Не похож на их двойники SPM, расположение постоянных магнитов делает моторы IPM очень механически ядровым, и соответствующим для работать на очень высоких скоростях. Эти моторы также определены их относительно высоким магнитным коэффициентом saliency (Lq > Ld). Должный к их магнитному saliency, мотор IPM имеет способность произвести вращающий момент путем пользоваться и компонентами магнитных и нежелания вращающего момента мотора.

Преимущества моторов постоянного магнита Редк-земли

Высокая эффективность: Кривая коэффициента полезного действия асинхронного двигателя вообще падает более быстро вниз 60% из номинальной нагрузки, и эффективность очень низка на легкой нагрузке. Кривая коэффициента полезного действия мотора постоянного магнита редкой земли высока и плоска, и она в зоне высокой эффективности на 20%~120% из номинальной нагрузки.

Фактор наивысшей мощности: Измеренное значение фактора силы мотора постоянного магнита редкой земли одновременного близко к предельному значению 1,0. Кривая фактора силы как высока и плоска как кривая коэффициента полезного действия. Фактор силы высок. Компенсация реактивной мощности низшего напряжения необходима и производительность системы распределения силы полно использована.

Течение статора небольшое: Ротор не имеет никакое течение возбуждения, реактивная мощность уменьшена, и течение статора значительно уменьшено. Сравненный с асинхронным двигателем такой же емкости, текущая стоимость статора может быть уменьшена 30% к 50%. В то же время, потому что течение статора значительно уменьшено, повышение температуры мотора уменьшено, и расширена нося жизнь тавота и носить.

Высокий вращающий момент вне--шага и срабативани вращающий момент: Моторы постоянного магнита редкой земли одновременные имеют более высокий вращающий момент вне--шага и срабативани вращающий момент, который делает мотор имеет более высокую емкость нагрузки и может ровно быть вытягиван в синхронизацию.

Недостатки моторов постоянного магнита Редк-земли

Высокая цена: Сравненный с асинхронным двигателем такой же спецификации, воздушный зазор между статором и ротором более небольшой, и обрабатывая точность каждого компонента высока; структура ротора более осложнена и цена материала редкой земли магнитного стального высока; поэтому, производительные расходы мотора высоки, которые общие для асинхронных двигателей около 2 раза.

Большое начало удара на полную мощность: При начале на полном давлении, синхронную скорость можно нарисовать в очень коротком периоде времени. Механический удар большой. Начиная течение больше чем 10 раз расклассифицированное течение. Удар по системе электропитания большой, требующ большой емкости системы электропитания.

сталь магнита Редк-земли легка для того чтобы размагнитить: Когда материал постоянного магнита подвергается к вибрации, высокой температуре, и перегружает настоящий, своя магнитная проницаемость может уменьшить, или явление размагничивания происходит, которое уменьшает представление мотора постоянного магнита.
