Детали продукта
Место происхождения: фарфор
Фирменное наименование: ENNENG
Сертификация: CE
Номер модели: PMG
Условия оплаты & доставки
Количество мин заказа: 1
Цена: USD 1000-5000/set
Упаковывая детали: Мореходная упаковка
Время доставки: 15-120 дней
Условия оплаты: L/C, T/T
Поставка способности: 20000 наборов/год
Имя: |
Безуходный электрический генератор постоянного магнита |
Настоящий тип: |
AC |
Ряд силы: |
5-3000kw |
Ранг защиты: |
IP54 IP55 |
Обматывая материал: |
100% медное |
Применение: |
Ветротурбина, гидро турбина |
Установка: |
IMB3 IMB5 IMB35 |
Напряжение тока: |
400V |
Частота: |
50HZ |
Имя: |
Безуходный электрический генератор постоянного магнита |
Настоящий тип: |
AC |
Ряд силы: |
5-3000kw |
Ранг защиты: |
IP54 IP55 |
Обматывая материал: |
100% медное |
Применение: |
Ветротурбина, гидро турбина |
Установка: |
IMB3 IMB5 IMB35 |
Напряжение тока: |
400V |
Частота: |
50HZ |

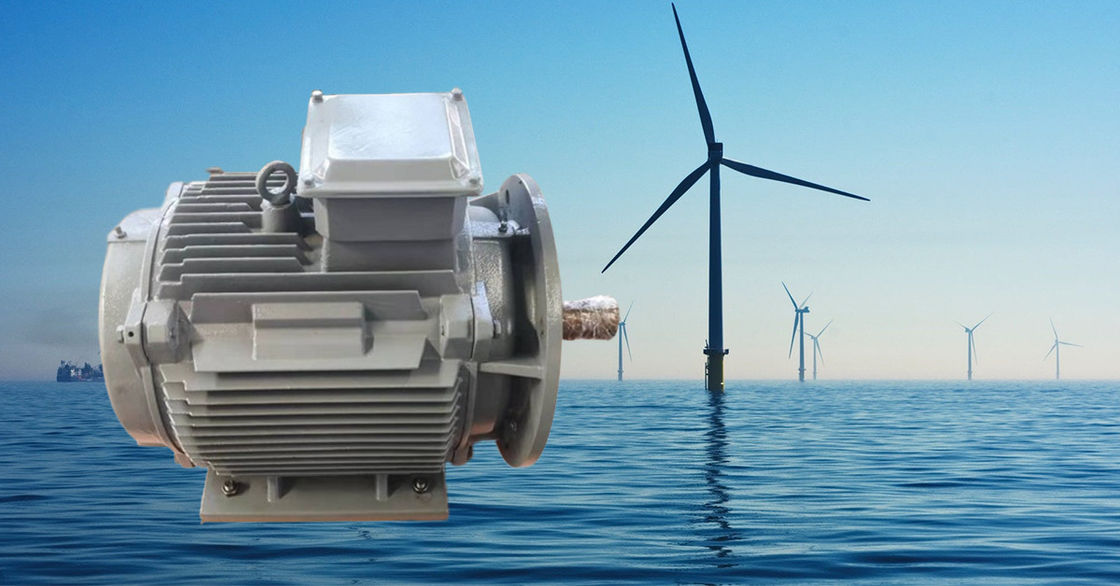

Электрический генератор постоянного магнита высокой безредукторной передачи вращающего момента безуходный
Чертеж продукта
Технический параметр
|
РАСКЛАССИФИЦИРОВАННАЯ СИЛА
|
ПРОЕКТНАЯ СКОРОСТЬ
|
РАСКЛАССИФИЦИРОВАННОЕ НАПРЯЖЕНИЕ ТОКА
|
ЧАСТОТА
|
|
5KW
|
20rpm~1500rpm
|
48V~690Vac
|
10Hz~60Hz
|
|
10KW
|
20rpm~1500rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
15KW
|
20rpm~3000rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
20KW
|
20rpm~3000rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
25KW
|
20rpm~3000rpm
|
120V~1140Vac
|
10Hz~60Hz
|
|
30KW
|
20rpm~3000rpm
|
120V~1140Vac
|
10Hz~60Hz
|
|
50KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
80KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
100KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
150KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
200KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
250KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
300KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
500KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
700KW
|
20rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
800KW
|
20rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
1MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
2MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
3MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
Детальные картины
Генератор постоянного магнита (PMG) электрический генератор который использует постоянные магниты для создания магнитного поля. Магнитное поле использовано для того чтобы навести напряжение тока в катушке провода который соединен с генератором. Это напряжение тока после этого использовано для того чтобы привести электрические приборы в действие или сохранить энергию в батареях.
Структура
Дизайн PMG относительно прост. Он состоит из ротора, статора, и постоянных магнитов. Ротор вращая вал который содержит постоянные магниты. Статор неподвижный компонент который окружает ротор и содержит катушки провода. Когда ротор закручивает, магнитное поле созданное постоянными магнитами разрежет поперек катушки провода в статоре, наводя напряжение тока.
Принцип деятельности
Генератор постоянного магнита использует принцип электромагнитной индукции в котором провод режет линию магнитного поля для того чтобы навести электрический потенциал и преобразовывает механическую энергию главного - двигатель в выход электрической энергии. Он состоит из 2 частей, статора, и ротора. Статор armature который производит электричество и ротор магнитный поляк. Статор составлен металлического стержня armature, равномерно discharged трехфазных замотки, основания машины, и крышки конца.
Ротор обычно спрятанный тип поляка, который составлены возбуждения обматывая, металлический стержень и вал, защитное кольцо, разбивочное кольцо, и так далее.
Замотка возбуждения ротора кормится с DC настоящим для генерации магнитного поля близко к синусоидальному распределению (вызвал магнитное поле ротора), и свой эффективный поток возбуждения пересекает с неподвижной замоткой armature. Когда ротор вращает, магнитное поле ротора вращает вместе с ним. Каждый раз революция сделана, магнитные силовые линии режут каждый обматывать участка статора в последовательности, и трехфазный потенциал AC наведен в трехфазной замотке статора.
Когда генератор после полудня бежит с симметричной нагрузкой, трехфазный ток статора синтезирует для генерации вращая магнитного поля с синхронной скоростью. Поля статора и ротора взаимодействуют для генерации тормозя вращающего момента. Механический входной сигнал вращающего момента от турбины преодолевает тормозя вращающий момент и работы.
Особенности
①Генератор имеет много поляков, которые улучшают частоту и эффективность, сохраняющ цену выпрямителей тока и инверторов.
②Использован анализ конечного элемента конструируя генератор, компактную текстуру. Низкий вращающий момент запуска, разрешает проблему небольшого запуска ветра, улучшая использование энергии ветра.
③Выйдите вне increaser шестерни, улучшите надежность и эффективность генератора, и понизьте количество обслуживания.
④Изоляция класса h, вкрапленность давления вакуума.
⑤Имейте много структур как вертикальная ось, горизонтальная ось, внутренний ротор, внешний ротор, и тип плиты.
⑥Сильные роторы, генератор смогли достигнуть быстрого хода.
⑦Небольшой размер, легковес, плотность высокой энергии, соответствующая для особенных ситуаций.
⑧Побегите эффективность повсеместно во весь ряд скорости, высокая эффективность.
⑨Используйте импортированную высокоскоростную, который масл-содержат надежность подшипников, безуходных, и высоких.
Одно из преимуществ PMGs что они не требуют, что внешний источник питания производит электричество. Это делает их идеальным для применений -решетки где достоверный источник электричества необходим. К тому же, PMGs относительно низко-обслуживание сравненное к другим типам генераторов, по мере того как они не требуют щеток или других компонентов которые носят вне с течением времени.
Другая большая вещь о генераторах постоянного магнита что вам не нужно потратить много времени и деньги на поддержании в исправном состоянии. Как раз установите его и ждать там ожидающ, что оно заработало деньги для вас!
Классификация генератора постоянного магнита:
Генераторы постоянного магнита (PMGs) можно расклассифицировать основанный на различных факторах, как тип магнита, применение, число участков, и показатель мощности. Здесь некоторые общие классификации генераторов постоянного магнита:
Основанный на типе магнита: A. магнит PMG феррита: Эти генераторы используют магниты феррита, которые более менее дороги и имеют более низкую магнитную прочность чем магниты редк-земли. B. магнит PMG Редк-земли: Эти генераторы используют магниты неодимия или самари-кобальта, которые дороже но имеют более высокую магнитную прочность чем магниты феррита.
Основанный на применении: A. ветротурбина PMG: Эти генераторы конструированы для пользы в ветротурбинах и типично использованы в применениях мелкомасштабных или -решетки. B. гидроэлектрический PMG: Эти генераторы конструированы для пользы в ГЭС и типично использованы в широкомасштабных применениях.
Основанный на числе участков: A. однофазный PMG: Эти генераторы имеют одновыходовой участок и использованы в маломощных применениях. B. трехфазный PMG: Эти генераторы имеют 3 участка выхода и использованы в высокомощных применениях.
Основанный на показателе мощности: A. маломощный PMG: Эти генераторы имеют показатель мощности до немного киловаттов и использованы в мелкомасштабных применениях. B. высокомощный PMG: Эти генераторы имеют показатель мощности нескольких мегаватт и использованы в широкомасштабных применениях, как ветротурбины и ГЭС.
Будущее генератора постоянного магнита:
Основанный на настоящих тенденциях и выдвижениях в технологии, будущее генераторов постоянного магнита смотрит обещающ. Эти генераторы будут все больше и больше популярными в различных индустриях, включая ветер и поколение гидроэлектроэнергии, должные к их высокой эффективности, низкому обслуживанию, и надежности.
Одно из значительных преимуществ генераторов постоянного магнита их способность произвести силу на малых скоростях, делая их идеальный для пользы в зонах низко-ветра и мелкомасштабных применениях. Они также имеют больше компактного дизайна, который уменьшает общие вес и размер генератора, делающ его более легким установить и транспортировать.
С растущим спросом для источников энергии способных к возрождению, генераторы постоянного магнита правоподобны для игры значительной роли в будущем производства энергии. По мере того как ожидано, что будут выдвижения технологии, эти генераторы более эффективными, рентабельными, и разносторонними, делающ их соответствующим для более широкого диапозона применения.
Общий, будущее генераторов постоянного магнита выглядит ярким, и они правоподобны для того чтобы продолжать быть популярным выбором для производства энергии способного к возрождению.
