Детали продукта
Место происхождения: Китай
Фирменное наименование: ENNENG
Сертификация: CE,UL
Номер модели: PMM
Условия оплаты & доставки
Количество мин заказа: 1 набор
Цена: USD 500-5000/set
Упаковывая детали: Мореходная упаковка
Время доставки: 15-120 дней
Условия оплаты: L/C, T/T
Поставка способности: 20000 наборов/год
Имя: |

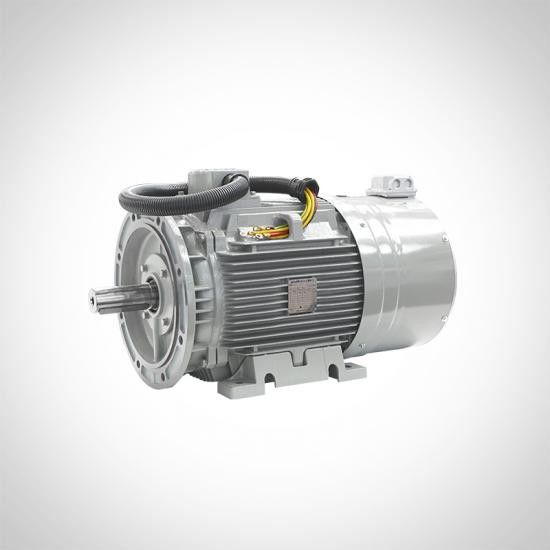

Двигатель с постоянными магнитами и прямым приводом для винтового воздушного компрессора |
Настоящий: |
AC |
Материал: |
Редкоземельный NdFeB |
Установка: |
IMB3 IMB5 IMB35 |
Участок: |
участок 3 |
Поляки: |
2,4,6,8,10 |
Ряд силы: |
5.5-3000kw |
Напряжение тока: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Размер рамки: |
От H112 к H450 |
Режим контроля: |
Векторное управление незамкнутой сети инвертора |
Имя: |
Двигатель с постоянными магнитами и прямым приводом для винтового воздушного компрессора |
Настоящий: |
AC |
Материал: |
Редкоземельный NdFeB |
Установка: |
IMB3 IMB5 IMB35 |
Участок: |
участок 3 |
Поляки: |
2,4,6,8,10 |
Ряд силы: |
5.5-3000kw |
Напряжение тока: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Размер рамки: |
От H112 к H450 |
Режим контроля: |
Векторное управление незамкнутой сети инвертора |
Параметры продукта:
| Модель | Расклассифицированная сила (KW) | Расклассифицированное напряжение тока (v) | Расклассифицированное настоящее (a) | Проектная скорость (r/min) | Эффективность (%) | Фактор силы | Расклассифицированная частота (Hz) | Фактор обслуживания |
| TYC7.5-3000-Z132S6 | 7,5 | 380 | 12,8 | 3000 | 93,0 | 0,96 | 150 | 1,2 |
| TYC11-3000-Z132S6 | 11 | 18,5 | 94,0 | |||||
| TYC15-3000-Z132S6 | 15 | 25,2 | 94,3 | |||||
| TYC18.5-3000-Z160M6 | 18,5 | 31,0 | 94,4 | |||||
| TYC22-3000-Z160M6 | 22 | 36,8 | 94,6 | |||||
| TYC30-3000-Z160L6 | 30 | 50,0 | 95,0 | |||||
| TYC37-3000-Z160L6 | 37 | 61,3 | 95,5 | |||||
| TYC45-3000-Z180M8 | 45 | 74,5 | 95,6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90,9 | 95,8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96,2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96,5 | |||||
| TYC110-3000-Z22518 | 110 | 180 | 96,8 | |||||
| TYC132-3000-Z22518 | 132 | 215 | 97,0 | |||||
| TYC160-3000-Z22518 | 160 | 261 | 97,0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97,0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97,0 | |||||
| TYC-200-3000-Z25018 | 220 | 359 | 97,0 | |||||
| TYC-200-3000-Z25018 | 250 | 408 | 97,0 |
| Размер рамки | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| Механические свойства | |||||||||||
| Рамка/подшипниковый щиток коробки /Terminal |
Материал | Литое железо | |||||||||
| Установка | B3/B35 | ||||||||||
| Ранг IP | IP23 | ||||||||||
| Охлаждая метод | IC01 (ODP) | ||||||||||
| Земля | Внутри связывая проволокой крышки и основания машины | ||||||||||
| Подшипник | Противопыльный кожух/зазор | ZZ/C3 | /C3 | ||||||||
| Носить починку | Починка DE, NDE с шайбой весны волны | ||||||||||
| Починка DE подшипники |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| Починка NDE подшипники |
3000rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500rpm | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Смазка |
Материал | N2 ESSO UNIREX | |||||||||
| Труба масла | / | Прибор подшипникового щитка смазывая | труба | ||||||||
| штепсельная вилка | С резиновой слепой крышкой для транспорта и хранения | ||||||||||
| Вал | Материал | Steel45# | |||||||||
| Тип b | |||||||||||
| предел вибрации (mm/s) |
1,6 | 2,2 | |||||||||
| Баланс | уклон G2.5 1/2 ключевая | ||||||||||
Nameplate |
Материал |
Алюминиевый сплав | |||||||||
| Электрическое представление | |||||||||||
| Напряжение тока | 380/400V (or440/460V) 3 терминала | ||||||||||
Замотка |
Материал | медь особой чистоты | |||||||||
| Окунать метод |
VPI и засыхание | ||||||||||
Ранг изоляции |
155(f) | ||||||||||
| Фактор обслуживания | 1.0/1.2/1.3 | ||||||||||
| статор и ротор слоение |
сталь кремния | ||||||||||
| постоянный магнит | NdFeB | ||||||||||
Характер продукции:
Мотор постоянного магнита редкой земли ультра-ультра-высок-эффективности серии TYC одновременный который превышает стандарт эффективности IE4 самый последний особенный мотор для компрессоров развитых нашей компанией. Он принимает высокопроизводительные материалы постоянного магнита редкой земли и технологию преобразования частоты, работает без векторного управления кодировщика, и имеет магнитную стальную структуру. , имеет преимущества высокой эффективности, надежной деятельности и хорошей взаимозаменяемости установки.
| Размер B3/B35 | Всеобщий размер | ||||||||||||||
| Размер рамки | AA | AB | B | BB | HA | H | K | C | AC | ОБЪЯВЛЕНИЕ | BS | KK | L | ||
| 3000rpm | 1500rpm | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Всеобщий размер (轴伸) | Размер B35/B5/V1 | ||||||||||||||||
| Размер рамки | D | E/DE | F | G | GD | N | M | P | S | T | R | ЛА | |||||
| 3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42,5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67,5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
