Детали продукта
Место происхождения: Китай
Фирменное наименование: ENNENG
Сертификация: CE
Номер модели: PMG
Условия оплаты & доставки
Количество мин заказа: 1
Цена: USD 1000-5000/set
Упаковывая детали: Мореходная упаковка
Время доставки: 15-120 дней
Условия оплаты: L/C, T/T
Поставка способности: 20000 наборов/год
Имя: |
Экологически чистый высокоэффективный постоянный магнитный синхронный генератор |
Настоящий тип: |
AC |
Ряд силы: |
5-2000кВт |
Степень защиты: |
IP54 IP55 |
Обматывая материал: |
100% медное |
Применение: |
Ветротурбина, гидро турбина |
Установка: |
IMB3 IMB5 IMB35 |
Напряжение: |
400V |
Частота: |
50 Гц |
Имя: |
Экологически чистый высокоэффективный постоянный магнитный синхронный генератор |
Настоящий тип: |
AC |
Ряд силы: |
5-2000кВт |
Степень защиты: |
IP54 IP55 |
Обматывая материал: |
100% медное |
Применение: |
Ветротурбина, гидро турбина |
Установка: |
IMB3 IMB5 IMB35 |
Напряжение: |
400V |
Частота: |
50 Гц |

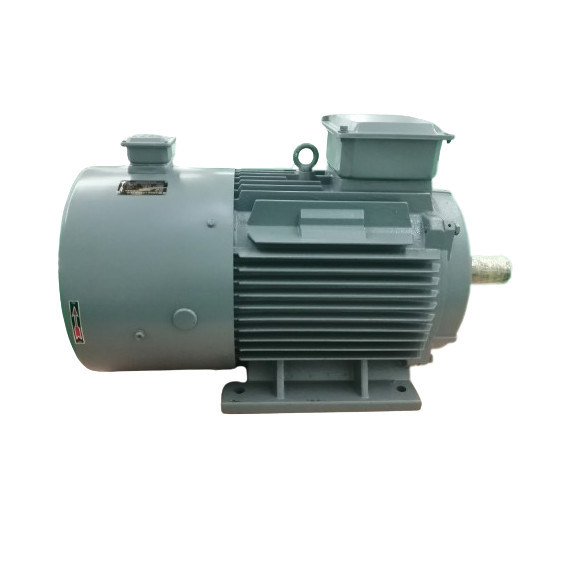

Экологически чистый высокоэффективный постоянный магнитный синхронный генератор
Рисунок продукта
Технический параметр
| Нет, нет, нет. | Параметр | Объекты | Данные |
| 1 | Номинальная выходная мощность | KW | 20 |
| 2 | Номинальная скорость | RPM | 250 |
| 3 | Номинальное выходное напряжение | VAC | 400 |
| 4 | Номинальный ток | А. | 29 |
| 5 | Частота | Гц | 50 |
| 6 | Поляки | 24 | |
| 7 | Эффективность при номинальной скорости | > 93,6% | |
| 8 | Тип намотки | Y | |
| 9 | Изоляция | Класс H | |
| 10 | Номинальный момент | Nm | 825 |
| 11 | Начальный момент | Nm | < 15 |
| 12 | Повышение температуры | °C | 90 |
| 13 | Подшипник | SKF | |
| 14 | Вес | В кг | 340 |
Подробные фотографии
Генератор постоянного магнита (PMG) - это электрический генератор, который использует постоянные магниты для создания магнитного поля.Магнитное поле используется, чтобы вызвать напряжение в катушке провода, который подключен к генераторуЭто напряжение затем используется для питания электрических устройств или для хранения энергии в батареях.
Структура
Конструкция PMG относительно проста. Она состоит из ротора, статора и постоянных магнитов.Статор является стационарным компонентом, который окружает ротор и содержит катушки из проволокиКогда ротор вращается, магнитное поле, созданное постоянными магнитами, пересекает катушки провода в статоре, вызывая напряжение.
Рабочий принцип
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputОн состоит из двух частей, статора и ротора. Статор представляет собой арматуру, которая генерирует электричество, а ротор - магнитный полюс. Статор состоит из железного ядра арматуры,равномерно разряженная трехфазная обмотка, основания машины и конечного прикрытия.
Ротор обычно имеет скрытый тип полюса, который состоит из намотки возбуждения, железного ядра и вала, защитного кольца, центрального кольца и так далее.
В обмотке возбуждения ротора подается постоянный ток для создания магнитного поля, близкого к синусоидному распределению (называемому магнитным полем ротора),и его эффективный поток возбуждения пересекается с намоткой стационарной арматурыКогда ротор вращается, магнитное поле ротора вращается вместе с ним.и трехфазный потенциал переменного тока индуцируется в трехфазной обмотке статора.
Когда генератор ПМ работает с симметричной нагрузкой, трехфазный арматурный ток синтезируется для генерации вращающегося магнитного поля с синхронной скоростью.Поля статора и ротора взаимодействуют для создания тормозного крутящего моментаМеханический крутящий момент турбины преодолевает тормозный и работает.
- Более высокая эффективность - генераторы с постоянным магнитом, как правило, более эффективны, чем генераторы с закрученными роторами, поскольку они не тратят энергию на электромагниты на роторе.Это означает, что они могут преобразовать более высокий процент механической энергии в электрическую энергию.
- компактный размер - постоянные магниты позволяют генератору производить сильное магнитное поле без тяжелых электромагнитов.
- Простая конструкция - без электромагнитов для зарядки, конструкция генератора постоянного магнита проще, чем генератор с раненым ротором.
- Более высокая плотность мощности - Сильное магнитное поле позволяет генераторам постоянных магнитов производить больше энергии из меньшего размера упаковки по сравнению с конструкциями растяжных роторов.
- Меньшее обслуживание - Поскольку они не зависят от скольжения колец и щетки для питания ротора, генераторы постоянных магнитов не имеют коммутатора или щетки оборудования, требующих периодического обслуживания.
- Плавный выход - Последовательное магнитное поле приводит к более плавному, более низкому электрическому выходу в сравнении с конструкциями ротора с переменным полем.
- Используется в возобновляемой энергетике - генераторы постоянных магнитов обычно используются в ветряных турбинах и гидроэлектростанциях из-за их высокой эффективности,низкая потребность в техническом обслуживании и пригодность для удаленной работы.
- Прочный дизайн - Отсутствие щетки и коммутатора делает генераторы постоянных магнитов более устойчивыми к факторам окружающей среды, таким как грязь, пыль или вибрации.
- Материалы - редкоземельные магниты, такие как неодим железовой бор, обычно используются из-за их очень сильных магнитных свойств.
- В отличие от генераторов ранного поля, ПМГ не требуют внешнего источника питания для питания катушек ротора.
- Конструкция - магниты могут быть встроены в слоты внутри ротора или прикреплены к его поверхности.
- Диапазоны скоростей - наиболее эффективны при средней и высокой скоростях в зависимости от количества полей.
- регулирование нагрузки - выход немного варьируется с нагрузкой, поскольку интенсивность поля постоянна.
- Размер - Выходная мощность зависит от объема магнита, размера воздушного отверстия, диаметра ротора / статора и количества полей / конструкции формы.
- Стоимость - Магниты редкоземельных элементов увеличивают стоимость материалов, но упаковки PMG могут быть на 30-50% дешевле, чем эквивалентные блоки с растяжными роторами из-за простоты.
Классификация генератора постоянного магнита:
Генераторы постоянных магнитов (ПМГ) могут быть классифицированы на основе различных факторов, таких как тип магнита, применение, количество фаз и номинальная мощность.Вот некоторые общие классификации генераторов постоянных магнитов:
Основываясь на типе магнита: а. Ферритовый магнит PMG: Эти генераторы используют ферритовые магниты, которые дешевле и имеют более низкую магнитную прочность, чем магниты редкоземельные. б. Рядкоземельный магнит PMG:Эти генераторы используют неодимовые или самариево-кобальтовые магниты, которые стоят дороже, но имеют более высокую магнитную прочность, чем ферритные магниты.
В зависимости от применения: а. Ветровые турбины PMG: Эти генераторы предназначены для использования в ветряных турбинах и обычно используются в малых масштабах или вне сети. б. Гидроэлектрические PMG:Эти генераторы предназначены для использования в гидроэлектростанциях и обычно используются в крупномасштабных приложениях..
По количеству фаз: а. однофазные генераторы PMG: эти генераторы имеют одну фазу выхода и используются в низкомощных приложениях. б. трехфазные PMG:Эти генераторы имеют три выходной фазы и используются в высокомощных приложениях.
Основываясь на номинальной мощности: а. Низкопроизводительные генераторы PMG: Эти генераторы имеют номинальную мощность до нескольких киловатт и используются в малых приложениях. б. Высокопроизводительные генераторы PMG:Эти генераторы имеют номинальную мощность нескольких мегаватт и используются в крупномасштабных приложениях, такие как ветряные турбины и гидроэлектростанции.
Это некоторые распространенные классификации генераторов постоянных магнитов, но могут быть и другие способы их классификации на основе конкретных параметров.
