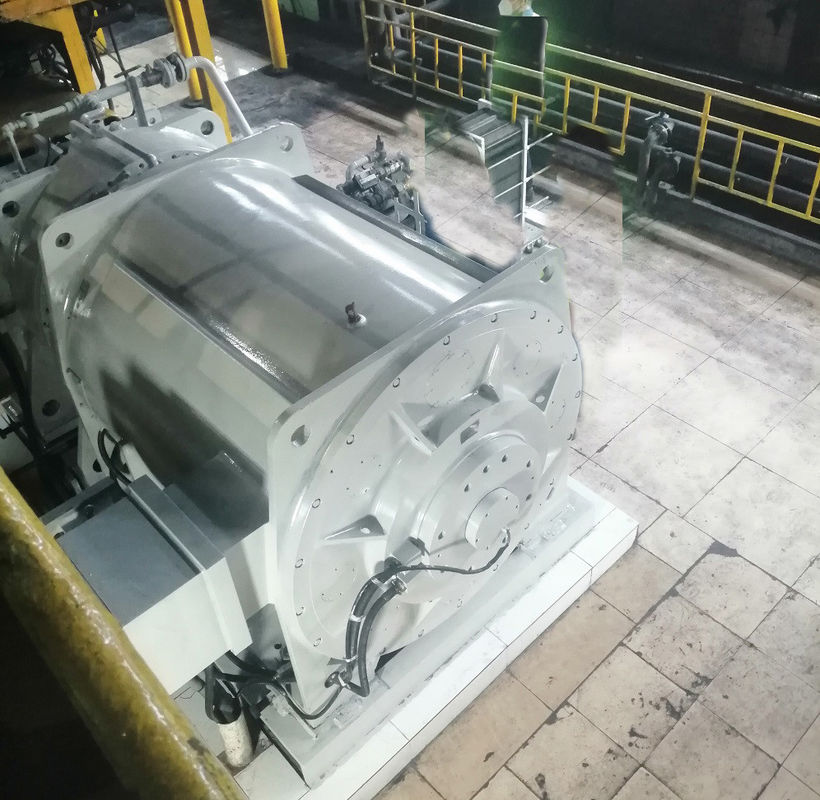

2500 кВт 360 оборотов в минуту 72hz 10kv Неодимовый магнитный двигатель для внутреннего смесителя

Синхронный двигатель с постоянным магнитом имеет следующие характеристики:

• Номинальная эффективность от 2% до 5% выше, чем у обычных асинхронных двигателей;
• Эффективность быстро повышается с увеличением нагрузки.Когда нагрузка меняется в диапазоне от 25% до 120%, она сохраняет высокую эффективность.Высокоэффективный рабочий диапазон намного выше, чем у обычных асинхронных двигателейЛегкая нагрузка, переменная нагрузка и полная нагрузка имеют значительные энергосберегающие эффекты;
• Факторы мощности до 0,95 и выше, без необходимости реактивной компенсации;
• По сравнению с асинхронными двигателями, рабочий ток уменьшается более чем на 10%.может быть достигнут эффект экономии энергии примерно на 1%.
• Низкое повышение температуры, высокая плотность мощности: 20K ниже, чем повышение температуры трехфазного асинхронного двигателя, повышение температуры конструкции одинаковое и может быть сделано в меньшем объеме,экономия более эффективных материалов;
• Высокий стартовый крутящий момент и высокая способность к перегрузке: в соответствии с требованиями он может быть спроектирован с высоким стартовым крутящим моментом (3-5 раз) и высокой способностью к перегрузке;
• Используется система регулирования скорости с переменной частотой, которая лучше в динамической реакции и лучше, чем у асинхронных двигателей.
• Размеры установки те же, что и широко используемые асинхронные двигатели, а конструкция и выбор очень удобны.
• Из-за увеличения коэффициента мощности визуальная мощность трансформатора системы питания значительно снижается, что повышает мощность питания трансформатора,и может также значительно снизить стоимость кабеля системы (новый проект);
• Когда новый проект будет построен, все системы привода будут использовать постоянные магнитные синхронные двигатели, инвестиции в проект в основном такие же, как и использование асинхронных двигателей.и проект может продолжать получать выгоды от энергосбережения после ввода проекта в эксплуатацию;

В общей промышленности замена низковольтных (< 380/660/1140 В) высокоэффективных асинхронных двигателей позволяет сэкономить от 5% до 30% энергии.и высоковольтные ((6 кВ/10 кВ) высокоэффективные асинхронные двигатели, система экономит от 2% до 10%.

Зачем выбирать постоянные магнитные двигатели?

1Более высокая эффективность: двигатели с постоянным магнитом имеют более высокую эффективность, чем традиционные двигатели, потому что они имеют меньшие потери из-за отсутствия тока в обмотках ротора.

2. Лучшая плотность мощности: двигатели с постоянным магнитом имеют более высокую плотность мощности, чем традиционные двигатели, потому что они могут генерировать более сильное магнитное поле с меньшим количеством материала.

3- меньшие размеры и вес: из-за их более высокой плотности мощности двигатели с постоянными магнитами могут быть сконструированы меньше и легче, чем традиционные двигатели;что делает их идеальными для применения, где пространство и вес являются проблемой.

4• Меньшее обслуживание: двигатели с постоянным магнитом имеют меньше движущихся частей, чем традиционные двигатели, что означает, что они требуют меньшего обслуживания и имеют более длительный срок службы.

5Лучший контроль: двигатели с постоянным магнитом обладают лучшим контролем, потому что они могут быстрее реагировать на изменения нагрузки и скорости, что делает их подходящими для приложений, требующих точного управления.

Двигатель с постоянным магнитом (также называемый PM) можно разделить на две основные категории: внутренний постоянный магнит (IPM) и поверхностный постоянный магнит (SPM).Оба типа генерируют магнитный поток постоянными магнитами, прикрепленными к ротору или внутри него.

СПМ

ПЕРЕВОДНЫЙ ПЕРМАННЫЙ МАГНЕТ

Тип двигателя, в котором к окружности ротора прикреплены постоянные магниты.

Двигатели SPM имеют магниты, прикрепленные к внешней поверхности ротора, их механическая прочность настолько слабее, чем у IPM.Ослабленная механическая прочность ограничивает максимальную безопасную скорость двигателяКроме того, эти двигатели имеют очень ограниченную магнитную выступающую силу (Ld ≈ Lq).Из-за почти единого соотношения выделенности, конструкции двигателей SPM значительно, если не полностью, зависят от компонента магнитного крутящего момента для получения крутящего момента.

ИПМ

Внутренний постоянный магнит

Тип двигателя, в котором есть ротор, встроенный в постоянные магниты, называется IPM.

IPM-моторы имеют постоянный магнит, встроенный в сам ротор.и подходит для работы на очень высоких скоростяхЭти двигатели также характеризуются относительно высоким соотношением магнитного выступа (Lq > Ld).двигатель IPM способен генерировать крутящий момент, используя как магнитные, так и нежелательные компоненты крутящего момента двигателя;.

Почему вы должны выбрать двигатель IPM вместо SPM?

1Высокий крутящий момент достигается с помощью нежелательного крутящего момента в дополнение к магнитному крутящему моменту.

2Моторы IPM потребляют до 30% меньше энергии по сравнению с обычными электродвигателями.

3Механическая безопасность улучшается, поскольку, в отличие от SPM, магнит не отсоединяется из-за центробежной силы.

4Он может реагировать на высокоскоростное вращение двигателя, контролируя два типа крутящего момента с помощью вектора управления.

Двигатели с постоянным магнитом без щетки (PM) работают с источником питания переменного тока, поэтому их часто называют двигателями PMAC.Использование постоянных магнитов устраняет необходимость в проводниках (роторных прутках), поэтому устраняются потери ротораЭта конструкция позволяет объединить высокую эффективность, низкую скорость и высокий крутящий момент в одном пакете.двигатели стандартной эффективности в одной и той же точке нагрузкиЭти повышения эффективности распространяются на весь диапазон типичных нагрузок двигателя.

Из-за необходимости привода или контроллера, двигатели PMAC с переменной скоростью стоят намного дороже, чем индукционные двигатели Premium Efficiency с постоянной скоростью.так же являются эквивалентные замены для электронного импульс-шириной модулируемого привода переменной частоты (VFD), управляющего новым Premium Efficiency инвертор-моторПри замене двигателей постоянной скорости в приложениях с переменным потокомэкономия энергии благодаря возможности двигателя PMAC переменной скорости значительно превысит экономию энергии благодаря повышению эффективности самого двигателя;Двигатели с постоянным магнитом обеспечивают повышенную эффективность на протяжении всего рабочего диапазона и соответствуют или превышают стандарты эффективности IE4 Международной электротехнической комиссии (IEC).

Тенденция развития двигателей с постоянными магнитами редкоземельных элементов:

Двигатели с постоянными магнитами редких земель развиваются в направлении высокой мощности (высокая скорость, высокий крутящий момент), высокой функциональности и миниатюризации.и постоянно расширяют новые разновидности двигателей и области примененияДля удовлетворения потребностей, проектирование и процесс производства двигателей с постоянными магнитами редкоземельных элементов все еще нуждаются в постоянных инновациях.электромагнитная структура будет более сложной, структура расчета будет более точной, а процесс производства будет более продвинутым и применимым.

Применение двигателя с постоянным магнитом редкоземельных элементов:

Из-за превосходства двигателей с постоянными магнитами редкоземельных элементов их применение становится все более широким.

Основное внимание уделяется высокой эффективности и энергосбережению двигателей с постоянными магнитами редкоземельных элементов.такие как постоянные магниты редкоземельных магнитов синхронные двигатели для текстильной и химической промышленности волокна, постоянные магниты редкоземельных магнитов синхронные двигатели для различных горнодобывающих и транспортных машин, используемых на нефтяных месторождениях и угольных шахтах,и редкоземельных постоянных магнитов синхронные моторы для привода различных насосов и вентиляторов.
