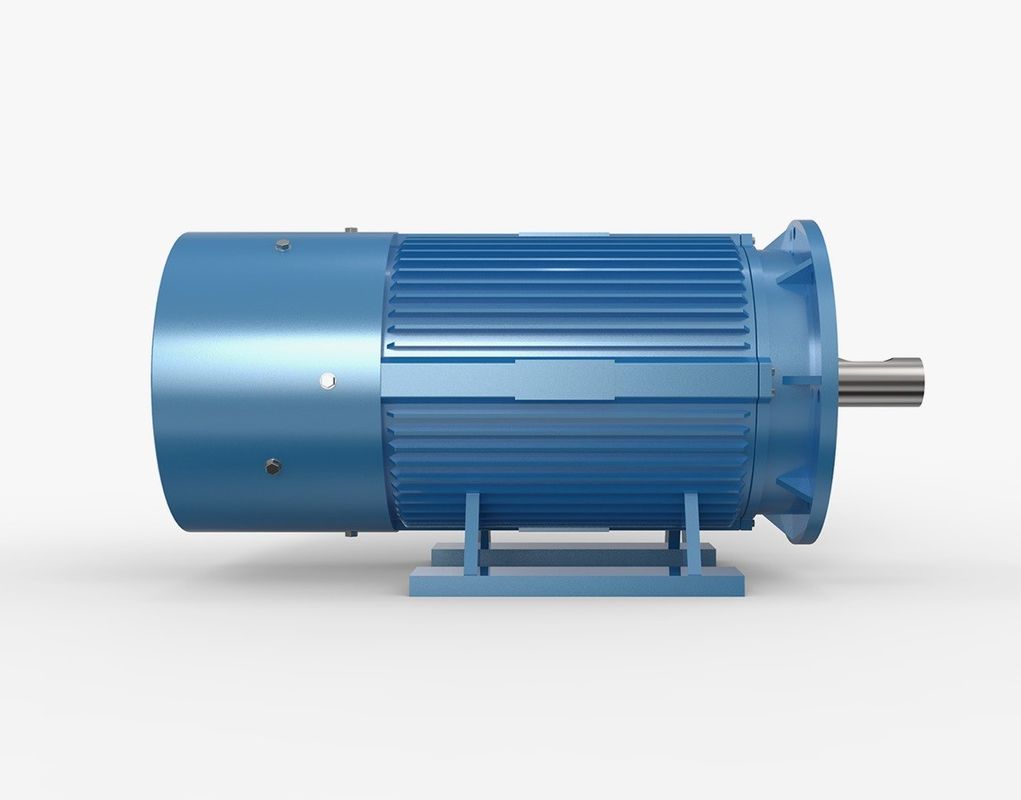

IE4 IE5 Трёхфазный прямоприводный постоянный магнитный мотор переменного тока

Преимущества двигателей PMSM:
- Что?
Высокая эффективность
Это особенно верно при более низких скоростях.Таким образом, почти полностью устраняя потери ротора.В сравнении с индукционными или отказоустойчивыми двигателями он также требует меньшего тока на статоре и имеет больший коэффициент мощности, что приводит к меньшему количеству тока на контроллере,и повышение эффективности общей системы привода.

При управлении более низкими скоростями с более высокой эффективностью, чем индукционный двигатель, может быть исключена необходимость в скоростной коробке передач, устраняя сложность механического устройства.

Постоянный момент
Этот тип двигателя может генерировать постоянный крутящий момент и поддерживать полный крутящий момент при низких скоростях.

Размер
Меньшие размеры, меньший вес и меньше катушек обеспечивают более высокую плотность питания.

Экономичное
При отсутствии щетки уменьшаются расходы на обслуживание.

Минимальная температура
В PMSM тепло генерируется на катушках статора, и нет щетки и только минимальное тепло генерируется на роторе, что облегчает охлаждение двигателя.Поскольку они работают прохладнее, чем индукционные двигатели, повышается надежность и продолжительность жизни двигателя.

Диапазон скоростей
Этот тип двигателя может иметь широкий диапазон скоростей с использованием ослабления поля и может использовать стратегию управления максимальным крутящим моментом/током (MTPA) при работе с постоянным крутящим моментом.

Двигатели постоянного магнита переменного тока (PMAC) имеют широкий спектр применений, включая:

Промышленные машины: двигатели PMAC используются в различных отраслях промышленной техники, таких как насосы, компрессоры, вентиляторы и станки-инструменты.и точный контроль, что делает их идеальными для этих приложений.

Робототехника: двигатели PMAC используются в робототехнике и автоматизации, где они обеспечивают высокую плотность крутящего момента, точное управление и высокую эффективность.и другие системы управления движением.

Системы HVAC: двигатели PMAC используются в системах отопления, вентиляции и кондиционирования воздуха (HVAC), где они обеспечивают высокую эффективность, точное управление и низкий уровень шума.Они часто используются в вентиляторах и насосах в этих системах.

Постоянные магнитные синхронные двигатели с внутренними магнитами: Максимальная энергоэффективность

Постоянный магнит синхронный двигатель с внутренними магнитами (IPMSM) является идеальным двигателем для тяговых применений, где максимальный крутящий момент не возникает при максимальной скорости.Этот тип двигателя используется в приложениях, требующих высокой динамики и мощности перегрузкиИ это также идеальный выбор, если вы хотите работать вентиляторы или насосы в IE4 и IE5 диапазоне.при условии, что вы управляете им с правильным приводом переменной частоты.

Наши двигатели с переменной частотой используют интегрированную стратегию управления, основанную на MTPA (максимальный крутящий момент на ампер).Это позволяет работать ваши постоянные магниты синхронные двигатели с максимальной энергоэффективностьюПревышение нагрузки 200%, превосходный стартовый крутящий момент и расширенный диапазон регулирования скорости также позволяют полностью использовать номинальную мощность двигателя.Для быстрого возврата затрат и наиболее эффективных процессов контроля.

Моторные характеристики IPM (внутренний постоянный магнит):

Высокий крутящий момент и высокая эффективность
Высокий крутящий момент и высокая производительность достигаются с использованием нежелательного крутящего момента в дополнение к магнитному крутящему моменту.

Энергосберегающая операция
Он потребляет до 30% меньше энергии по сравнению с обычными двигателями SPM.

Безопасность
Поскольку постоянный магнит встроен, механическая безопасность улучшается, поскольку, в отличие от SPM, магнит не отсоединяется из-за центробежной силы.

Моторы синхронные с постоянным магнитом и внешними магнитами для классических сервоприложений

Постоянные магнитные синхронные двигатели с внешними магнитами (SPMSM) являются идеальными двигателями, когда вам нужна высокая перегрузка и быстрое ускорение, например, в классических сервоприложениях.Удлиненная конструкция также приводит к низкой массовой инерции и может быть оптимально установленаТем не менее, одним из недостатков системы, состоящей из SPMSM и привода с переменной частотой, являются связанные с ней затраты, поскольку часто используются дорогостоящие технологии вставки и высококачественные кодеры.

Системы возобновляемой энергии: двигатели PMAC используются в системах возобновляемой энергии, таких как ветряные турбины и солнечные трекеры, где они обеспечивают высокую эффективность, высокую плотность мощности и точное управление.Они часто используются в генераторах и системах слежения в этих системах.

Медицинское оборудование: Двигатели PMAC используются в медицинском оборудовании, например, в МРТ-машинах, где они обеспечивают высокую плотность крутящего момента, точное управление и низкий уровень шума.Они часто используются в двигателях, которые приводят к движущимся частям этих машин.

Несколько небольших проблем, которые легко упускаются из виду:

1Почему двигатель не подходит для работы с легкой нагрузкой?

Когда двигатель работает с легкой нагрузкой, он вызовет:

(1) Коэффициент мощности двигателя низкий;

(2) Моторная эффективность низкая.

(3) Это приведет к отходу оборудования и неэкономичной эксплуатации.

2Почему двигатель не заводится в холодной среде?

Чрезмерное использование двигателя в условиях низкой температуры может вызвать:

(1) трещины изоляции двигателя;

(2) Замораживание подшипниковых масел;

(3) Порошок для сварки проволочного соединения является порошкообразным.

Поэтому двигатель следует нагревать и хранить в холодной среде, а обмотки и подшипники проверять перед запуском.

3Почему 60Гц-мотор не может использовать 50Гц-направление?

Когда двигатель проектируется, кремниевая стальная плитка обычно работает в области насыщения кривой намагничения.Уменьшение частоты увеличит магнитный поток и ток возбуждения, что приводит к увеличению тока двигателя и потребления меди, что в конечном итоге приведет к увеличению повышения температуры двигателя.двигатель может сгореть из-за перегрева катушки.

4.Мягкое запуск двигателя

Мягкий старт имеет ограниченный эффект экономии энергии, но он может уменьшить влияние запуска на электросеть и также может обеспечить плавный старт для защиты двигателя.Согласно теории сохранения энергии, из-за добавления относительно сложной схемы управления мягкий старт не только не экономит энергию, но и увеличивает потребление энергии.Но он может уменьшить стартовый ток цепи и играть защитную роль.

Как выбрать трехфазный магнитный синхронный мотор?

Выбор трехфазного синхронного двигателя с постоянным магнитом требует рассмотрения нескольких факторов, включая мощность двигателя, скорость, материалы, процесс производства и т. д.

Мощность двигателя

Моторная мощность является важным параметром двигателя, который определяет максимальную выходную мощность двигателя и соответствующую сцену.Вы должны определить диапазон мощности двигателя в соответствии с фактическим спросом и выбрать подходящий тип двигателя и параметры.

Скорость двигателя

Скорость движения двигателя также является фактором, который следует учитывать при выборе.и необходимо определить диапазон скоростей двигателя в соответствии с фактическими потребностями и выбрать подходящий тип двигателя и параметры.

Материал двигателя

Материал двигателя является одним из важных факторов в проектировании и выборе двигателя.магниты, изоляционные материалы и т. д. При выборе трехфазных постоянных магнитных синхронных двигателей,необходимо выбрать подходящие материалы для двигателей и принять соответствующую технологию обработки и меры по контролю качества..

Производственный процесс

При выборе трехфазных постоянных магнитных синхронных двигателей,необходимо принять соответствующие производственные процессы и меры по контролю качества, чтобы обеспечить соответствие производительности и качества двигателя требованиям.

Перспективы на будущее

С технической точки зрения в будущем проектирование и технология производства трехфазных постоянных магнитных синхронных двигателей будут продолжать совершенствоваться и модернизироваться.Новые материалы могут улучшить производительность и срок службы двигателяУлучшение технологии управления двигателем позволяет достичь более точного управления и более высокой эффективности.Прогресс в технологии датчиков двигателя может улучшить точность измерений и управления двигателем, чтобы производительность двигателя могла быть еще лучше.

С точки зрения применения, диапазон применения трехфазных постоянных магнитных синхронных двигателей будет продолжать расширяться и углубляться.Применение трехфазных постоянных магнитных синхронных двигателей в области промышленной автоматизации будет продолжать расширятьсяВ будущем трехфазные постоянные магнитные синхронные двигатели будут более эффективными, точными и надежными.предоставление лучших решений для различных отраслей.
