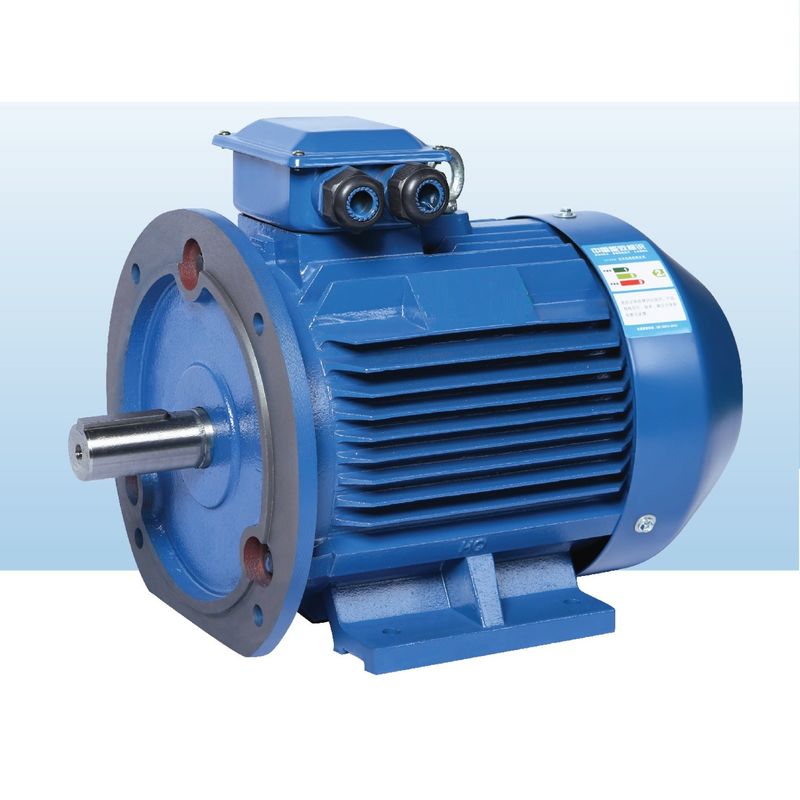

Высокая эффективность мотора IE5 водоустойчивая поверхностная установленная PMSM

Мотор постоянного магнита одновременный имеет следующие характеристики:

• Расклассифицированная эффективность асинхронные двигатели 2% до 5% более сильно чем нормальные;
• Эффективность поднимает быстро с увеличением нагрузки. Когда перемены нагрузки внутри ряд 25% к 120%, оно поддерживают высокую эффективность. Рабочий диапазон высокой эффективности гораздо выше чем это из обычных асинхронных двигателей. Легкая нагрузка, переменная-нагрузка, и максимальная допускаемая нагрузка все имеют значительные энергосберегающие влияния;
• Факторы силы до 0,95 и выше, отсутствие реактивной требуемой компенсации;
• Фактор силы значительно улучшен. Сравненный с асинхронными двигателями, идущее течение уменьшено больше чем 10%. Должный к уменшению в потерях рабочего тока и системы, энергосберегающих влияний около 1% можно достигнуть.
• Низкотемпературный подъем, плотность наивысшей мощности: более низкое чем трехфазное повышение температуры асинхронного двигателя 20K, повышение температуры дизайна это же и может быть сделано в более небольшой том, сохраняя больше эффективные материалы;
• Высокий начиная вращающий момент и высокая емкость перегрузки: согласно требованиям, ее можно конструировать с высоким начиная вращающим моментом (3-5 раз) и высокой емкостью перегрузки;
• Переменная система управления скоростью частоты использована, которая лучшая в динамической характеристике и улучшать чем это из асинхронных двигателей.
• Размеры установки эти же как широко используемые асинхронные двигатели в настоящее время, и дизайн и выбор очень удобны.
• Должный к росту фактора силы, визуальная сила трансформатора системы электропитания значительно уменьшена, который улучшает емкость электропитания трансформатора, и может также значительно уменьшить цену кабеля системы (нового проекта);
• Когда новый проект построен, все управляющие устройства используют моторы постоянного магнита одновременные, вклад проекта по существу это же как польза асинхронных двигателей, и проект может продолжать получить энергосберегающие преимущества после того как проект включен в работу;

В общем промышленном секторе, замена асинхронных двигателей высокой эффективности низшего напряжения (380/660/1140V), система сохраняет энергию 5% до 30%, и высоковольтные асинхронные двигатели высокой эффективности (6kV/10kV), система сохраняют 2% к 10%.

Анализ на применении современной технологии мотора постоянного магнита

1. применение технологии постоянного магнита электро-механической к рынку бытовой техники

Применение технологии мотора постоянного магнита к рынку бытовой техники обнародовано в VCDDVD и компьютерах. В настоящее время, оно постепенно формировал развитие индустриализации, и постепенно расширял к многофазовым приводам переменной скорости. Например, люди используют кондиционеры инвертора используют современную технологию мотора постоянного магнита для того чтобы улучшить эффективность работы кондиционера, постепенного для уменьшения тома мотора кондиционера, и уменьшают шум причиненный кондиционером.

2. применение технологии постоянного магнита электро-механической в рынке лифта

Система переменной скорости мотора постоянного магнита использована в рынке лифта на почти 10 лет. Например, путем использование низкоскоростного мотора постоянного магнита редкой земли как подъемная машина трения лифта, польза мотора постоянного магнита редкой земли может сохранить лифт для использования 20% из электрической энергии. Современные моторы постоянного магнита обычно использованы в поле управляющих устройств переменной скорости с изменениями большой нагрузки и высокоскоростными требованиями к регулировки.

3. применение технологии постоянного магнита электро-механической в промышленных и минируя предприятиях

С развитием моторов постоянного магнита, большие моторы постоянного магнита вращающего момента хорошо отработанный, особенно успешный старт моторов частоты постоянного магнита переменных на рынке давал тяжелые промышленные и минируя предприятия новые выборы. В виду того что вращающий момент выхода мотора постоянного магнита большой достаточно, уменьшена польза механической передачи и скорость controllable. Она может побежать на малых скоростях. Поэтому, применение гидравлического сцепления исключено, которое сохраняет цену покупать родственное оборудование и обслуживание вышеуказанного оборудования 2, которое уменьшает риск безопасности, поэтому мотор частоты постоянного магнита переменный очень популярен в много промышленных и минируя предприятий. Из-за своей функции переменной скорости частоты регулированной, он обеспечивает сильную гарантию для потребителей для того чтобы улучшить эффективность продукции и сохранить электрическую энергию. Поэтому, современные моторы частоты постоянного магнита переменные необходимый выбор для промышленных и минируя предприятий для того чтобы модернизировать их оборудование в будущем.

Структура цепи ротора магнитная мотора постоянного магнита одновременного другая, поэтому характеристики деятельности и система управления мотора также другие. Согласно различным положениям постоянных магнитов на роторе, моторы постоянного магнита одновременные можно главным образом разделить в поверхностный тип и внутренний тип. В типа поверхност моторе постоянного магнита одновременном, постоянные магниты обычно в форме плитк и размещаемы на наружной поверхности ядра ротора. Важная особенность этого мотора что главные индуктивности прямых и ортогональных осей равны; внутренний постоянный магнит расположен внутри ротора, и часть поляка сделанная ферромагнитного материала между наружной поверхностью постоянного магнита и близким окружением ядра статора, которое может защитить постоянный магнит. Важная особенность этого мотора постоянного магнита что главные индуктивности осей прямых и квадрирования не равны. Поэтому, представление этих 2 моторов другое.

I. Обзор

Мотор будет в восторге материалами постоянного магнита бора утюга неодимия редкой земли и поставлен с преобразователем частоты постоянного магнита особенным. Он имеет характеристики большого начиная вращающего момента, широкого ряда скорости, компактной текстуры, небольшого размера, фактора облегченных, малошумных, наивысшей мощности, и высокой эффективности. Идеальный выбор силы для высокой эффективности и энергосберегающих компрессоров воздуха. Технические требования и параметры следующим образом:

1. Мотор может работать нормально под следующими условиями:

1,1 температура окружающей среды не превышает 40℃;

1,2 относительная влажность ≤90%;

1,3 высота не превышает 1000m.

2. Расклассифицированное напряжение тока мотора 380V, также согласно требованиям к потребителя.

3. Система базовой работы мотора: S1.

4. Ранг изоляции: Ранг f.

5. Уровень защиты: IP55.

6. Структура мотора и тип установки: B3, B35.

7. Выход мотора обнаружен местонахождение на верхней части основания, или его можно расположиться на праве или вышел основания согласно требованиям к потребителя.

8. Фактор обслуживания мотора: 1,15, 1,2 (или согласно техническому согласованию).

II. осмотр

1. Перед использованием, пожалуйста осторожно проверите возникновение мотора для повреждения во время транспорта, и проверите ли параметры nameplate (сила, напряжение тока, скорость, etc.) последовательны с заказом.

2. Проверите ли крепежные детали мотора свободны.

3. Поверните вал мотора вручную для того чтобы увидеть если любой сжимать.

III. деятельность и польза

1. Прежде чем мотор подпитан, подтвердите направление вращения мотора, и проверите ли механическая установка и электрическое соединение безопасны и надежны.

2. Если анормалные шум или вибрация найдены в моторе во время деятельности, то пожалуйста остановите деятельность немедленно и отрежьте электропитание. Проверите мотор и компрессор, и включите в работу его снова после устранять неисправность.

3. Если найдены, что будет повышение температуры мотора анормално во время деятельности, то пожалуйста остановите мотор и отрезок с силы немедленно, проверить мотор и компрессор, и после этого положите его в пользу снова после диагностики.
