Детали продукта
Место происхождения: Китай
Фирменное наименование: ENNENG
Сертификация: CE,UL
Номер модели: PMM
Условия оплаты & доставки
Количество мин заказа: 1 комплект
Цена: USD 500-5000/set
Упаковывая детали: Морская упаковка
Время доставки: 15-120 дней
Условия оплаты: L/C, T/T
Поставка способности: 20000 наборов/год
Имя: |

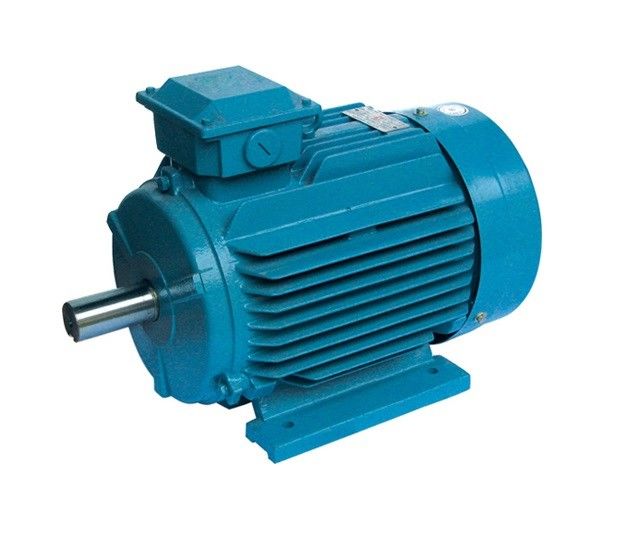

Промышленность Использование постоянного магнита Синхронный электромотор Производитель |
Текущий: |
Кондиционер |
Материал: |
NdFeB из редкоземельных материалов |
Установка: |
IMB3 IMB5 IMB35 |
Фаза: |
Фаза 3 |
Поляки: |
2,4,6,8,10 |
Диапазон мощности: |
5.5-3000 кВт |
Напряжение: |
380в, 660в, 1140в, 3300в, 6кв, 10кв |
Размер кадра: |
От H112 до H450 |
Режим управления: |
Контроль вектора с открытой петлей инвертора |
Имя: |
Промышленность Использование постоянного магнита Синхронный электромотор Производитель |
Текущий: |
Кондиционер |
Материал: |
NdFeB из редкоземельных материалов |
Установка: |
IMB3 IMB5 IMB35 |
Фаза: |
Фаза 3 |
Поляки: |
2,4,6,8,10 |
Диапазон мощности: |
5.5-3000 кВт |
Напряжение: |
380в, 660в, 1140в, 3300в, 6кв, 10кв |
Размер кадра: |
От H112 до H450 |
Режим управления: |
Контроль вектора с открытой петлей инвертора |
Параметры продукта:
| Модель | Номинальная мощность ((KW) | Номинальное напряжение ((V) | Номинальный ток ((A) | Номинальная скорость ((r/min) | Эффективность ((%) | Фактор мощности | Номинальная частота ((Hz) | Фактор обслуживания |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| Размер кадра | 132 | 160 | 180 | 200 | 225 | 250 М/л | 280 М/л | ||||
| Механические свойства | |||||||||||
| Рама/конечный щит /Терминальные ящики |
Материал | Литовое железо | |||||||||
| Установка | B3/B35 | ||||||||||
| Степень IP | IP23 | ||||||||||
| Способ охлаждения | IC01(ODP) | ||||||||||
| Земля | Внутри крышки проводки и основы машины | ||||||||||
| Подшипник | Покрытие пылью/прозрачность | ZZ/C3 | /C3 | ||||||||
| Фиксация подшипников | DE фикс, NDE с волновой пружинной стиральной машиной | ||||||||||
| DE фикс подшипники |
3000 оборотов в минуту | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500 оборотов в минуту | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| Исправление НДЭ подшипники |
3000 оборотов в минуту | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500 оборотов в минуту | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Смазка |
Материал | ESSO UNIREX N2 | |||||||||
| Нефтяная труба | / | Устройство для смазки конечного щита | трубы | ||||||||
| вставка | С резиновой крышкой для жалюзи для транспортировки и хранения | ||||||||||
| Остров | Материал | Сталь 45# | |||||||||
| Тип B | |||||||||||
| предел вибрации (мм/с) |
1.6 | 2.2 | |||||||||
| Баланс | 1/2 клавиатуры G2,5 класса | ||||||||||
Именная табличка |
Материал |
Сплав алюминия | |||||||||
| Электрическая производительность | |||||||||||
| Напряжение | 380/400В ((или 440/460В) три терминала | ||||||||||
Намотка |
Материал | медь высокой чистоты | |||||||||
| Погружение метод |
ВПИ и сушка | ||||||||||
Уровень изоляции |
155(F) | ||||||||||
| Фактор обслуживания | 1.0/1.2/1.3 | ||||||||||
| статор и ротор ламинирование |
кремниевая сталь | ||||||||||
| постоянный магнит | NdFeB | ||||||||||
Описание продукта:
Ультра-ультра-высокоэффективный синхронный двигатель с постоянным магнитом редких земель серии TYC, который превышает стандарт эффективности IE4, является последним специальным двигателем для компрессоров, разработанным нашей компанией.Он использует высокопроизводительные редкоземельные материалы постоянного магнита и технологию преобразования частоты, работает без кодирующего вектора управления, и имеет магнитную стальную конструкцию. , имеет преимущества высокой эффективности, надежной работы и хорошей взаимозаменяемости установки.
| Размер B3/B35 | Универсальный размер | ||||||||||||||
| Размер кадра | А. | АА | AB | В. | ББ | HA | H | К | В | Кондиционер | AD | Ничего. | КК | Л | |
| 3000 оборотов в минуту | 1500 оборотов в минуту | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160 м | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160 л | 254 | 318 | 87 | 714 | |||||||||||
| 180 м | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180 л | 279 | 355 | 86 | 778 | |||||||||||
| 200 л | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280 м | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Универсальный размер (轴伸) | Размер B35/B5/V1 | ||||||||||||||||
| Размер кадра | D | E/DE | F | G | ГД | N | М | П | S | T | R | LA | |||||
| 3000 обороты в минуту |
1500 обороты в минуту |
3000 обороты в минуту |
1500 обороты в минуту |
3000 обороты в минуту |
1500 обороты в минуту |
3000 обороты в минуту |
1500 обороты в минуту |
3000 обороты в минуту |
1500 обороты в минуту |
||||||||
| 132S | 38к6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160 м | 42к6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160 л | |||||||||||||||||
| 180 м | 48к6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180 л | |||||||||||||||||
| 200 л | 55м6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60м6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65м6 | 75м6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280 м | |||||||||||||||||
| 315S | 65м6 | 80м6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
Принцип двигателей с постоянным магнитом:
Двигатель с постоянным магнитом - это устройство, которое использует постоянные магниты для создания магнитного поля для вращения двигателя.Катушка на статоре заряжается электрическим током, чтобы произвести вращающееся магнитное полеПостоянные магниты на роторе, в свою очередь, привлекаются вращающимся магнитным полем и следуют за ним.может быть произведено непрерывное вращательное движение в ротореДвигатели с постоянным магнитом характеризуются высокой эффективностью, высокой плотностью мощности и быстрой реакцией.
